I macchinari industriali pesanti richiedono un sistema di trasmissione in grado di fornire una coppia elevata in modo affidabile pur rimanendo compatto, efficiente e facile da integrare nel design complessivo della macchina. Tra i vari tipi di riduttori industriali disponibili, il riduttore epicicloidale montato su base coassiale fornisce una soluzione efficace per molte applicazioni impegnative.
Questo tipo di riduttore epicicloidale combina due importanti caratteristiche strutturali: l'ingresso e l'uscita sono disposti coassialmente, mentre il riduttore è supportato saldamente attraverso una configurazione montata su base. Combinato con le caratteristiche di condivisione del carico dei riduttori epicicloidali, questo design fornisce una soluzione di trasmissione compatta per macchinari industriali che richiedono una coppia elevata e una trasmissione di potenza stabile.

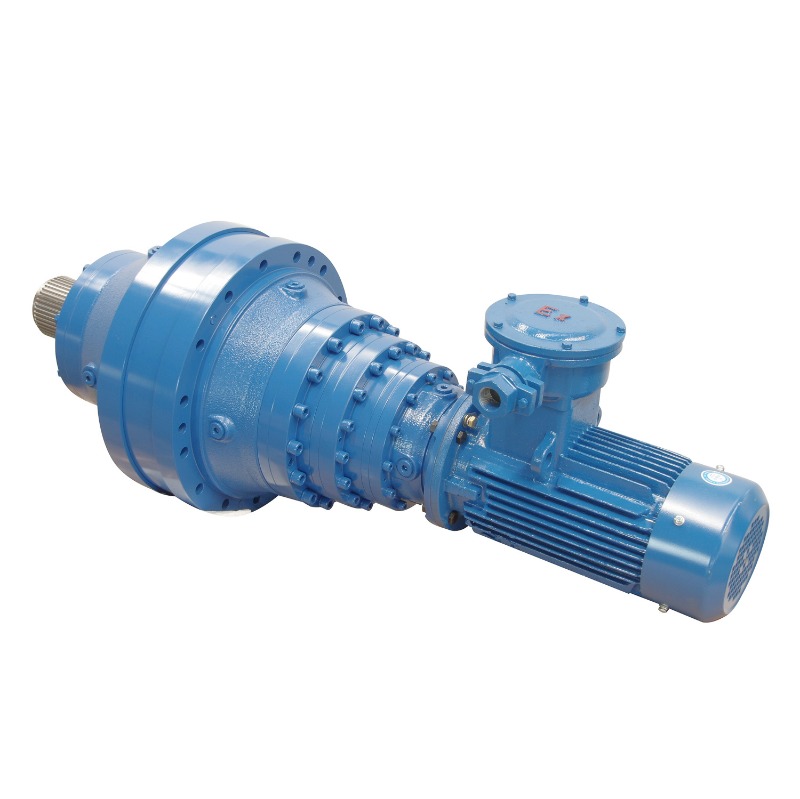

La Serie N di SGR comprende motori una coppia elevata riduttore epicicloidale coassiale disponibile per applicazioni industriali esigenti. La famiglia di prodotti utilizza un design modulare e supporta diversificati ingressi, uscite, montaggio e multistadio. SGR specifica un intervallo di coppia in uscita fino a T2 ≤ 750.000 N·m e un rapporto di trasmissione di i ≥ 3 per la serie di prodotti di riferimento.
Allora, cos'è esattamente un riduttore epicicloidale coassiale montato su base, quali vantaggi offre e come dovrebbero sceglierne uno gli ingegneri per le attrezzature pesanti?
Questo articolo spiega i fondamenti.
Un riduttore epicicloidale coassiale è un riduttore epicicloidale in cui l'ingresso e l'uscita sono disposti lungo lo stesso asse centrale.
Internamente, una tipica trasmissione planetaria è costituita da un ingranaggio centrale, più ingranaggi planetari, un portasatelliti e una corona dentata. Gli ingranaggi planetari ruotano attorno all'ingranaggio centrale e contemporaneamente si innestano con la corona dentata.
Uno dei principali vantaggi di questa soluzione è la condivisione del carico.
Invece di trasmettere l'intero carico attraverso una singola coppia di ingranaggi, diversi ingranaggi planetari possono partecipare alla trasmissione della coppia. Ciò aiuta il sistema planetario a raggiungere un'elevata densità di coppia all'interno di una struttura relativamente compatta.
Il termine montaggio su base si riferisce al modo in cui è installato il riduttore.
Invece di fare affidamento esclusivamente su una flangia di uscita o su una disposizione montata sull'albero, il riduttore è supportato da una base di montaggio che può essere fissata alla struttura o alla fondazione della macchina.
La combinazione di un layout di trasmissione coassiale con una struttura montata su base rende questo tipo di riduttore particolarmente utile per le macchine industriali dove sono richieste coppia elevata, installazione stabile, dimensioni compatte e integrazione flessibile delle apparecchiature.
Il portafoglio di riduttori epicicloidali di SGR comprende coassiali con soluzioni di montaggio piede/base, flangia e albero, consentendo di selezionare diverse disposizioni in base al design della macchina.
Il principio di funzionamento fondamentale è simile a quello di altri riduttori epicicloidali.
La potenza entra nel sistema di ingranaggi planetari attraverso il lato di ingresso e viene trasmessa attraverso l'ingranaggio centrale, gli ingranaggi planetari, la corona dentata e il supporto in base alla specifica configurazione del cambio.
La caratteristica principale è che più ingranaggi planetari possono condividere il carico trasmesso.
Questo principio di ripartizione della potenza è particolarmente utile nei macchinari pesanti perché la coppia richiesta non deve essere trasmessa attraverso un solo ingranaggio.
Di conseguenza, i riduttori epicicloidali possono fornire un'elevata capacità di coppia rispetto alle loro dimensioni fisiche.
In una disposizione coassiale, l'ingresso e l'uscita rimangono sullo stesso asse, producendo un percorso di trasmissione della potenza ottimizzato che può semplificare l'integrazione in molti layout della macchina.
Quando è richiesto un rapporto di riduzione più elevato, è possibile collegare in serie ulteriori stadi planetari. Il riduttore epicicloidale coassiale di riferimento di SGR si basa su un'architettura altamente modulare e supporta combinazioni multistadio per diverse esigenze di riduzione.
Perché i riduttori epicicloidali con base coassiale sono adatti per macchinari pesanti?
Ci sono quattro vantaggi principali.
Il primo vantaggio è la capacità di trasmettere una coppia elevata.
Più ingranaggi planetari partecipano alla trasmissione di potenza e alla condivisione del carico. Ciò aiuta a distribuire il carico attraverso il sistema di ingranaggi planetari anziché concentrarlo su una singola coppia di ingranaggi.
Per i macchinari particolarmente industriali pesanti, ciò è importante quando la trasmissione deve gestire: coppia operativa elevata, carichi di avviamento, carichi variabili, cambiamenti di carico ripetuti, carichi d'urto e lunghi cicli operativi.
La gamma di riduttori coassiali Serie N di SGR comprende una coppia elevata, con la pagina del prodotto cinese di riferimento che specifica una coppia di uscita fino a T2 ≤ 750.000 N·m. Le dimensioni effettive del riduttore e la coppia consentita devono, ovviamente, essere selezionate in base alle condizioni operative e all'applicazione specifiche.
Ciò rende l'architettura planetaria coassiale rilevante per i grandi macchinari industriali in cui è necessario trasmettere una coppia elevata in uno spazio di installazione limitato.
Un altro vantaggio importante è l'architettura compatta.
Poiché i sistemi di ingranaggi planetari distribuiscono la coppia attraverso più ingranaggi planetari disposti attorno a un ingranaggio centrale, possono raggiungere un'elevata densità di coppia senza richiedere un cambio eccessivamente grande.
Per i progettisti particolarmente di apparecchiature, ciò può essere utile quando sono importanti sia la capacità di trasmissione che lo spazio di installazione.
La disposizione coassiale semplifica ulteriormente il layout della trasmissione poiché l'ingresso e l'uscita sono posizionati lungo lo stesso asse.
La documentazione di prodotto di SGR identifica anche l'elevata efficienza di trasmissione, il funzionamento regolare e la bassa rumorosità come caratteristiche della sua serie di riduttori epicicloidali coassiali.
Tuttavia, queste caratteristiche non derivano solo dalla struttura planetaria. I materiali degli ingranaggi, il trattamento termico, la precisione degli ingranaggi, la scelta dei cuscinetti, la lubrificazione, l'assemblaggio e la qualità della produzione contribuiscono tutti alle effettive prestazioni operative di un riduttore industriale.
Una delle caratteristiche più forti dei moderni riduttori epicicloidali industriali è la modularità.
Una piattaforma di cambio altamente modulare consente ai produttori di creare diverse soluzioni di trasmissione utilizzando componenti standardizzati e diverse combinazioni.
Per la serie di riduttori epicicloidali coassiali SGR è possibile combinare più stadi epicicloidali per soddisfare diverse esigenze di riduzione, con la famiglia di prodotti di riferimento che copre rapporti i ≥ 3.
Sono inoltre disponibili diverse opzioni di ingresso, tra cui: ingresso albero standard N, ingresso flangia MN e di ingresso personalizzato.
Il lato di uscita può essere configurato con: albero cilindrico, albero scanalato, albero cavo con dispositivo di bloccaggio, collegamento a flangia e supporti personalizzati.
SGR offre anche diverse modalità di montaggio, tra cui il montaggio su base, il montaggio su flangia e le relative relative al braccio di reazione.
Questa flessibilità è particolarmente importante per i produttori di apparecchiature OEM.
Invece di riprogettare l'intera macchina attorno a una configurazione fissa del cambio, gli ingegneri possono selezionare una disposizione del cambio che meglio si adatta al motore, all'attrezzatura condotta, allo spazio di installazione e all'interfaccia meccanica esistente.
Per i riduttori industriali di grandi dimensioni, il montaggio non dovrebbe mai essere considerato una considerazione secondaria.
Il riduttore deve essere adeguatamente integrato con la struttura della macchina in modo che i carichi possano essere trasmessi in modo affidabile senza introdurre inutili disallineamenti o stress.
Un riduttore epicicloidale montato su base fornisce una pratica soluzione di montaggio per molti sistemi di azionamento industriali fissi poiché l'alloggiamento del riduttore può essere supportato in modo sicuro sul telaio o sulla fondazione dell'attrezzatura.
A seconda dell'applicazione, potrebbe essere più appropriato altre soluzioni come il montaggio su flangia o il montaggio su braccio di reazione.
La soluzione corretta dipende da fattori tra cui: disposizione dell'apparecchiatura, connessione di uscita, carichi radiali e assiali, coppia di reazione, progettazione della fondazione, allineamento dell'albero e accessibilità per la manutenzione.
Questo è il motivo per cui la configurazione di montaggio dovrebbe essere considerata durante la selezione del riduttore piuttosto che dopo aver già scelto un modello di riduttore.
Grazie alla loro elevata capacità di coppia, struttura compatta, modularità e flessibilità flessibile, riduttore epicicloidale coassialees può essere utilizzato in un'ampia gamma di macchinari industriali pesanti.
I macchinari minerari lavorano spesso in condizioni di carichi pesanti, vibrazioni, polvere e cicli di lavoro impegnativi.
I riduttori epicicloidali possono essere utilizzati nei sistemi di trasmissione minerari dove sono richiesti coppia elevata e funzionamento continuo affidabile.
Per le applicazioni minerarie, la scelta del riduttore dovrebbe considerare non solo la coppia nominale ma anche i carichi di picco, i carichi d'urto, il tempo di funzionamento, le condizioni ambientali e i requisiti di manutenzione.
I macchinari metallurgici spesso richiedono una trasmissione a bassa velocità e coppia elevata in condizioni industriali impegnative.
Un riduttore epicicloidale coassiale montato su base può fornire una soluzione di azionamento compatto per macchinari metallurgici pesanti, in particolare dove sono importanti un'installazione stabile e una trasmissione continua della potenza.
I trasportatori industriali di grandi dimensioni possono richiedere una coppia di avviamento ed operativa considerevole, soprattutto durante il trasporto di materiali sfusi pesanti.
Un riduttore epicicloidale può ridurre la velocità del motore aumentando al contempo la coppia di uscita, fornendo le caratteristiche meccaniche richieste da molti sistemi di azionamento del trasportatore.
La configurazione con montaggio su base può anche semplificare l'integrazione nelle stazioni di azionamento del trasportatore fisso.
I sistemi di sollevamento e argano richiedono una trasmissione affidabile della coppia e rapporti di riduzione adeguati.
I riduttori epicicloidali sono comunemente considerati per i sistemi di azionamento a coppia elevata in cui le dimensioni compatte sono importanti.
Per le applicazioni di sollevamento, tuttavia, la scelta del riduttore deve basarsi sui requisiti del sistema completo, comprese le condizioni di carico, la frenatura, i requisiti di sicurezza, il ciclo di lavoro e gli standard applicabili.
Le macchine edili pesanti richiedono componenti di trasmissione robusti in grado di gestire carichi variabili e ambienti di lavoro impegnativi.
A seconda dell'architettura della macchina, i riduttori epicicloidali possono essere utilizzati per diversi meccanismi di azionamento di traslazione, rotativi o ausiliari.
Lo spazio può rappresentare un importante vincolo di progettazione nelle macchine marine.
L'elevata densità di coppia e la struttura configurabile di un riduttore epicicloidale coassiale possono rendere adatto per applicazioni di azionamento ausiliario marino selezionate dove sono richieste compattezza e trasmissione di coppia elevata.
Il prodotto di riferimento della Serie N di SGR è stato applicato in tutti i settori industriali, tra cui macchinari edili, macchinari ausiliari marini, macchinari minerari e macchinari tessili e per la stampa/tintura.
Una domanda importante quando si sceglie un riduttore epicicloidale è se la macchina necessita di un layout di trasmissione coassiale o ad angolo retto.
A riduttore epicicloidale coassiale posiziona l'input e l'output lungo lo stesso asse.
È quindi particolarmente adatto quando il motore e l'attrezzatura condotta possono essere disposti su una linea di trasmissione rettilinea.
Un riduttore epicicloidale ad angolo retto cambia la direzione della trasmissione della potenza, il che può essere utile quando il layout della macchina non consente l'installazione del motore e dell'attrezzatura di uscita lungo lo stesso asse.
Nessuno dei due design è universalmente migliore.
La scelta corretta dipende principalmente da: spazio di installazione disponibile, posizione del motore, posizione dell'apparecchiatura condotta, coppia richiesta, rapporto di riduzione, interfaccia di ingresso e uscita e spazio di manutenzione.
La gamma di riduttori epicicloidali SGR comprende sia coassiali che ortogonali per diverse esigenze di disposizione degli alberi.
SGR sviluppo industriale riduttore epicicloidale soluzioni per applicazioni di trasmissione impegnative.
La serie N utilizza una filosofia di progettazione modulare e serializzata, che consente di combinare diversi stadi, configurazioni di ingresso, disposizioni di uscita e metodi di montaggio in base ai requisiti dell'applicazione. Le attuali informazioni sui prodotti di SGR elencano planetari coassiali e ad angolo retto e molteplici soluzioni di montaggio.
Per la produzione degli ingranaggi, SGR utilizza acciaio legato 20CrMnTi, con ingranaggi cementati e bonificati prima della rettifica di precisione. Questo approccio produttivo ha lo scopo di fornire la durezza, la resistenza all'usura e la precisione degli ingranaggi richiesti per le impegnative applicazioni di trasmissione industriale.
SGR supporta anche servizi personalizzati riduttore epicicloidale soluzioni per produttori di apparecchiature OEM, in particolare laddove le configurazioni standard del catalogo non possono soddisfare pienamente i requisiti di coppia, rapporto, interfacce di ingresso/uscita, dimensioni di montaggio o condizioni operative.
La Serie N è posizionata per applicazioni industriali tra cui miniere, macchine edili, macchinari ausiliari marini, sollevamento, movimentazione materiali e altre attrezzature per carichi pesanti.
Per i clienti che valutano alternative ai riduttori epicicloidali industriali importati, SGR posiziona questa serie anche come alternativa localizzata per applicazioni comparabili. La documentazione originale del prodotto afferma che la serie è stata sviluppata pensando alla sostituzione di riduttori importati comparabili. Qualsiasi progetto di sostituzione dovrebbe tuttavia essere verificato tecnicamente in base a coppia, rapporto, dimensioni, interfacce dell'albero, carichi, ciclo di lavoro e condizioni operative effettive piuttosto che presumere l'intercambiabilità solo in base alle dimensioni del modello. (Autore, SGR, Angie Zhang）
