Come scegliere i riduttori planetari per macchinari industriali, robotica, sistemi automobilistici e applicazioni a coppia elevata

I macchinari industriali, la robotica e i sistemi automobilistici si affidano tutti a componenti in grado di trasmettere una coppia elevata con un ingombro ridotto e pochi assemblaggi meccanici lo fanno con la stessa efficacia di un cambio planetario . Questa guida illustra come funzionano questi sistemi di ingranaggi, i tipi disponibili e cosa pesare quando se ne seleziona uno per un'applicazione impegnativa.

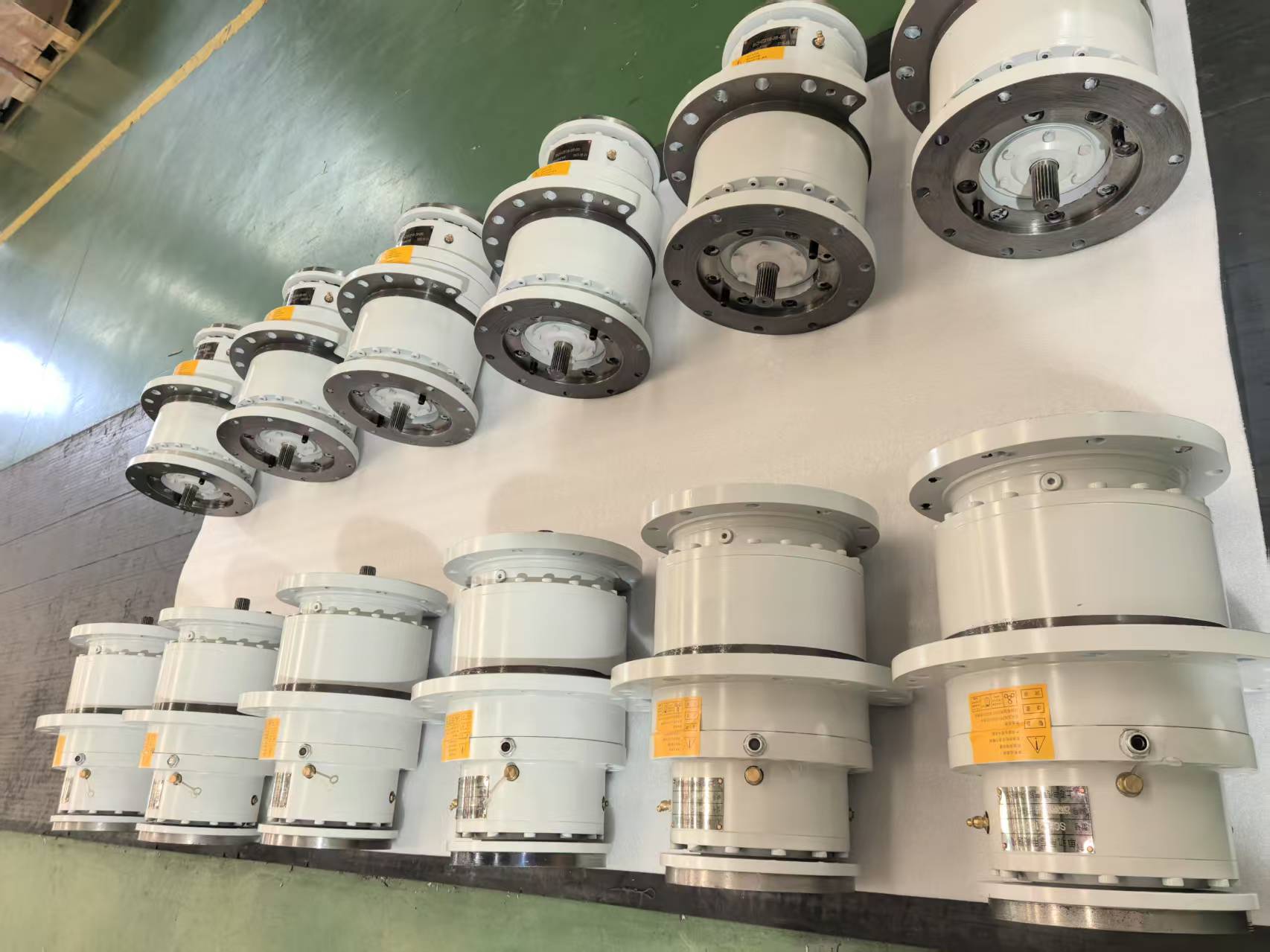

Cos'è un riduttore planetario e come funziona un sistema di ingranaggi planetari?

Un riduttore planetario, chiamato anche riduttore epicicloidale, è un meccanismo di riduzione o aumento dell'ingranaggio costruito attorno a tre componenti principali: un ingranaggio solare centrale, una serie di ingranaggi planetari che orbitano attorno ad esso e una corona dentata esterna con denti interni contro cui si ingranano gli ingranaggi planetari. Gli ingranaggi planetari sono tenuti in posizione da un supporto rotante e, a seconda di quale componente è fisso, quale è azionato e quale è l'uscita, il gruppo può produrre un'ampia gamma di rapporti di riduzione all'interno di un alloggiamento molto compatto.

La struttura del sistema di ingranaggi planetari è ciò che conferisce a questo progetto le sue caratteristiche distintive. Poiché più ingranaggi planetari condividono il carico trasmesso simultaneamente, anziché una singola coppia di ingranaggi che trasporta l'intera coppia come in un semplice treno di ingranaggi, il carico viene distribuito su più punti di contatto contemporaneamente. Questa disposizione della corona dentata dell'ingranaggio planetario è fondamentale per il modo in cui i sistemi di trasmissione della coppia raggiungono un'elevata capacità senza richiedere un alloggiamento proporzionalmente grande. Il risultato è un meccanismo di riduzione a ingranaggi compatto che si adatta ad applicazioni in cui lo spazio è limitato ma le richieste di coppia sono elevate.

Quali sono le principali tipologie di riduttori planetari?

I riduttori planetari sono classificati principalmente in base al numero di stadi di riduzione, all'orientamento dell'albero e al livello di precisione richiesto per l'applicazione.

Riduttore epicicloidale monostadio

Un riduttore epicicloidale a stadio singolo utilizza un set di ingranaggi solari, planetari e ad anello per ottenere un rapporto di riduzione moderato. Questa configurazione è compatta ed efficiente e viene generalmente scelta quando il rapporto richiesto rientra nell'intervallo che un singolo gruppo di ingranaggi può praticamente fornire.

Riduttore epicicloidale multistadio

Un riduttore epicicloidale multistadio collega due o più gruppi di ingranaggi epicicloidali in serie, con l'uscita di uno stadio che guida l'ingresso del successivo. Ciò consente rapporti di riduzione complessivi molto più elevati rispetto a un progetto a stadio singolo, sebbene aggiunga lunghezza e qualche gioco aggiuntivo ad ogni stadio aggiunto.

Riduttore planetario in linea

Un riduttore epicicloidale in linea mantiene gli alberi di ingresso e di uscita sullo stesso asse, semplificando l'accoppiamento ai motori e alle apparecchiature azionate ed è una delle configurazioni più comuni nell'automazione industriale.

Riduttore epicicloidale ad angolo retto

Un riduttore epicicloidale ad angolo retto incorpora uno stadio di ingranaggio conico o ipoide per reindirizzare la trasmissione di potenza di novanta gradi, il che è utile quando i vincoli di spazio o i requisiti di layout non consentono una disposizione in linea.

Riduttore epicicloidale di precisione

Un riduttore epicicloidale di precisione è prodotto con tolleranze più strette appositamente per ridurre al minimo il gioco e gli errori di posizionamento, rendendolo adatto per applicazioni di controllo del movimento e robotica in cui la precisione è importante tanto quanto la capacità di coppia.

Dove vengono comunemente utilizzati i riduttori planetari?

I riduttori Planet vengono utilizzati in un'ampia gamma di settori ovunque sia richiesta una combinazione di coppia elevata, dimensioni compatte e trasmissione di potenza affidabile.

Utilizzi di macchinari per l'automazione industriale riduttori epicicloidali ampiamente negli assi servoazionati, nelle tavole indicizzate e nelle apparecchiature di imballaggio, dove il controllo preciso del movimento e il posizionamento ripetibile sono essenziali. I sistemi di azionamento robotici dipendono da riduttori epicicloidali per l'attuazione congiunta, poiché i bracci robotici necessitano di un'elevata densità di coppia in un alloggiamento piccolo per mantenere il braccio complessivo leggero e reattivo. Le applicazioni con riduttori dei sistemi a nastro trasportatore favoriscono i design planetari quando un'unità di azionamento compatta deve gestire carichi variabili per lunghe ore di funzionamento. I sistemi di trasmissione automobilistica utilizzano gruppi di ingranaggi planetari all'interno delle trasmissioni automatiche per ottenere rapporti di trasmissione multipli senza un gran numero di coppie di ingranaggi separate. Le unità di trasmissione delle macchine edili, comprese quelle degli escavatori e delle gru, si affidano a riduttori finali epicicloidali per fornire la coppia elevata necessaria per il sollevamento e il movimento pesante in alloggiamenti compatti montati direttamente sulla ruota o sul cingolo.

Quali proprietà prestazionali dovrebbe fornire un riduttore planetario?

Un riduttore planetario ben progettato deve bilanciare capacità di coppia, precisione ed efficienza meccanica a seconda di ciò che l'applicazione richiede maggiormente.

Le prestazioni del cambio ad alta densità di coppia derivano direttamente dalla natura di condivisione del carico della disposizione planetaria, in cui più ingranaggi lavorano in parallelo anziché una singola coppia che trasporta il pieno carico. Il design degli ingranaggi di precisione a basso gioco è importante soprattutto nelle applicazioni di controllo del movimento, dove qualsiasi gioco rotazionale tra ingresso e uscita si traduce direttamente in un errore di posizionamento. La trasmissione di potenza ad alta efficienza è influenzata dalla qualità dei denti degli ingranaggi, dalla lubrificazione e dalla scelta dei cuscinetti, poiché ogni stadio o punto di ingranamento aggiuntivo introduce una certa perdita meccanica. Il comportamento regolare del sistema di ingranaggi a rotazione, ovvero vibrazioni minime e velocità di uscita costante, dipende dalla precisione di produzione e dal corretto allineamento tra sole, pianeta e corona dentata.

Come viene prodotto un riduttore planetario?

La produzione di un riduttore planetario prevede una sequenza di lavorazioni meccaniche di precisione, trattamento termico e fasi di assemblaggio progettate per ottenere tolleranze strette su tutti i componenti dell'ingranaggio.

Ognuna di queste fasi contribuisce alle prestazioni finali del riduttore e saltare o affrettare qualsiasi passaggio, in particolare il trattamento termico o la calibrazione dell'allineamento, tende a manifestarsi in seguito come usura prematura o gioco eccessivo in servizio.

Come si confronta un riduttore planetario con altri tipi di riduttori?

I riduttori planetari rappresentano uno dei numerosi approcci alla riduzione degli ingranaggi e il loro confronto con progetti alternativi aiuta a chiarire quando una configurazione planetaria è la scelta migliore.

Un confronto tra riduttore epicicloidale e riduttore a vite senza fine generalmente si riduce alla densità di coppia e all'efficienza rispetto alla capacità autobloccante. I riduttori a vite senza fine offrono un forte comportamento autobloccante a scapito di una minore efficienza, poiché il contatto strisciante tra vite senza fine e ruota genera più attrito rispetto al contatto volvente in un set di ingranaggi planetari. Il confronto tra riduttori epicicloidali ed elicoidali è leggermente diverso, poiché anche i riduttori elicoidali possono raggiungere un'elevata efficienza, ma i design planetari offrono in genere un ingombro ridotto per una coppia equivalente a causa della disposizione degli ingranaggi con condivisione del carico.

Il confronto dei riduttori tra questi sistemi dipende in ultima analisi dalla priorità dell'applicazione. Il caso in cui il confronto della densità di coppia favorisce i progetti planetari è nelle installazioni con vincoli di spazio come giunti robotici o trasmissioni su ruote, mentre i riduttori a vite senza fine ed elicoidali rimangono comuni nelle applicazioni in cui il costo, la semplicità o il comportamento autobloccante superano i vantaggi di un layout planetario compatto.

Quali sono i problemi o i limiti comuni dei riduttori planetari?

I riduttori planetari sono meccanicamente robusti, ma non sono immuni dall'usura e dai problemi operativi, in particolare in cicli di lavoro impegnativi.

I problemi relativi all'usura dei cuscinetti del riduttore si sviluppano nel tempo poiché i cuscinetti dell'ingranaggio planetario o i rullini sono sottoposti a carichi ciclici ripetuti e questa usura può eventualmente aumentare il gioco e ridurre la precisione di posizionamento. I problemi legati alla mancata lubrificazione del sistema di ingranaggi sono una causa comune di usura prematura, poiché un lubrificante inadeguato o degradato aumenta l'attrito e il calore nei punti di ingranamento degli ingranaggi e sulle superfici dei cuscinetti. I sintomi di rumore e vibrazioni del cambio spesso indicano lo sviluppo di problemi come l'usura dei denti degli ingranaggi, danni ai cuscinetti o guasti alla lubrificazione e il monitoraggio di questi sintomi può aiutare a individuare i problemi prima che si verifichi un guasto. Le condizioni di disallineamento degli ingranaggi planetari, dovuti a errori di installazione o deflessione dell'albero sotto carico, possono causare una distribuzione non uniforme del carico sugli ingranaggi planetari e accelerare l'usura su denti specifici. Le situazioni di danno al cambio da sovraccarico si verificano quando le richieste di coppia superano la capacità nominale dell'unità, il che può portare alla rottura dei denti, al guasto dei cuscinetti o alla deformazione del supporto nei casi più gravi.

Come si seleziona il riduttore planetario giusto?

La scelta del giusto riduttore epicicloidale richiede la corrispondenza di diversi parametri tecnici con le esigenze specifiche dell'applicazione piuttosto che una scelta basata solo sulle dimensioni o sul costo.

Un processo di selezione metodico inizia in genere con la definizione della coppia di uscita e della velocità richieste, per poi restringere le opzioni del rapporto e infine confermare che la configurazione di montaggio e la classificazione ambientale sono adatte all'installazione. Saltare uno qualsiasi di questi passaggi aumenta il rischio di selezionare un riduttore sottodimensionato per i carichi di punta o non adatto alla gamma di velocità del motore di azionamento.

Qual è la tendenza futura della tecnologia dei riduttori epicicloidali?

La tecnologia dei riduttori epicicloidali continua ad evolversi insieme alle tendenze più ampie nell’automazione, nella produzione di precisione e nell’ingegneria dei materiali.

Gli azionamenti di automazione compatti integrano sempre più motore, riduttore ed elettronica di controllo in un unico alloggiamento, riducendo la complessità di installazione e mantenendo i vantaggi in termini di densità di coppia dei progetti planetari. I sistemi di cambio intelligenti per il monitoraggio delle condizioni utilizzano sensori integrati per monitorare le vibrazioni, la temperatura e le condizioni di lubrificazione, consentendo ai team di manutenzione di identificare i problemi in via di sviluppo prima che causino tempi di fermo non pianificati. La progettazione di ingranaggi a bassa rumorosità è diventata una priorità crescente man mano che le apparecchiature automatizzate si spostano in ambienti condivisi con lavoratori umani, determinando miglioramenti nella progettazione del profilo dei denti e nella precisione della produzione. L'ingegneria avanzata dei materiali degli ingranaggi, inclusa una migliore selezione delle leghe e dei trattamenti superficiali, sta prolungando la durata degli ingranaggi e consentendo valori di coppia più elevati all'interno dello stesso involucro fisico. Insieme, questi sviluppi puntano verso riduttori epicicloidali che sono più intelligenti, più compatti e più adatti alle esigenze dei moderni sistemi automatizzati.

Domande frequenti

Cos'è un cambio planetario?

Un riduttore planetario è un meccanismo di riduzione dell'ingranaggio costruito attorno a un ingranaggio solare centrale, ingranaggi planetari orbitanti e una corona dentata esterna, progettato per trasmettere una coppia elevata all'interno di un alloggiamento compatto.

A cosa serve il riduttore epicicloidale?

Un riduttore epicicloidale viene utilizzato per ridurre la velocità e aumentare la coppia tra un motore e un'apparecchiatura azionata, comunemente nella robotica, nell'automazione industriale, nelle trasmissioni automobilistiche e nei macchinari pesanti.

Come funziona un sistema di ingranaggi planetari?

Un sistema di ingranaggi planetari funziona facendo in modo che gli ingranaggi planetari si innestino simultaneamente con un ingranaggio solare centrale e una corona dentata esterna, con il supporto, l'ingranaggio solare o la corona dentata che funge da ingresso, uscita o elemento fisso a seconda della configurazione.

Quali sono i vantaggi del riduttore epicicloidale?

I vantaggi di un riduttore epicicloidale includono elevata densità di coppia, dimensioni compatte rispetto alla capacità di coppia, allineamento dell'albero coassiale e condivisione del carico su più ingranaggi.

Riduttore epicicloidale o a vite senza fine, qual è il migliore?

Nessuno dei due è universalmente migliore, poiché i riduttori epicicloidali generalmente offrono efficienza e densità di coppia più elevate, mentre i riduttori a vite senza fine forniscono un comportamento autobloccante utile in applicazioni di tenuta specifiche.

Quanto dura un riduttore epicicloidale?

La durata di servizio di un riduttore epicicloidale dipende da fattori quali condizioni di carico, manutenzione della lubrificazione e allineamento, con unità adeguatamente mantenute che generalmente forniscono una lunga durata operativa nelle condizioni nominali.
