Riduttori di attrezzatura planetaria: design, applicazioni e guida di selezione

Come fa a Riduttore di attrezzatura planetaria Lavoro?

I riduttori di ingranaggi planetari, noti anche come sistemi di ingranaggi epiciclici, sono costituiti da tre componenti principali: la marcia solare, gli ingranaggi del pianeta e l'ingranaggio ad anello. L'ingranaggio solare si trova al centro mentre più ingranaggi del pianeta ruotano attorno a esso, tutti chiusi all'interno dell'ingranaggio ad anello. Questa disposizione compatta offre numerosi vantaggi rispetto ai tradizionali sistemi di marcia.

• L'ingranaggio solare funge da ingresso, in genere collegato all'albero del motore
• Ingranaggi del pianeta maglia contemporaneamente con ingranaggi del sole e dell'anello
• Il vettore che detiene il pianeta ingranaggio funge da output
• L'ingranaggio ad anello può essere fissato, fungere da input o output a seconda della configurazione

Rispetto ai riduttori dell'ingranaggio parallelo, Riduttori di attrezzatura planetaria Offrire una maggiore densità di coppia, una migliore distribuzione del carico e dimensioni più compatte. Il carico viene condiviso tra più ingranaggi del pianeta, consentendo una maggiore capacità di coppia in un pacchetto più piccolo.

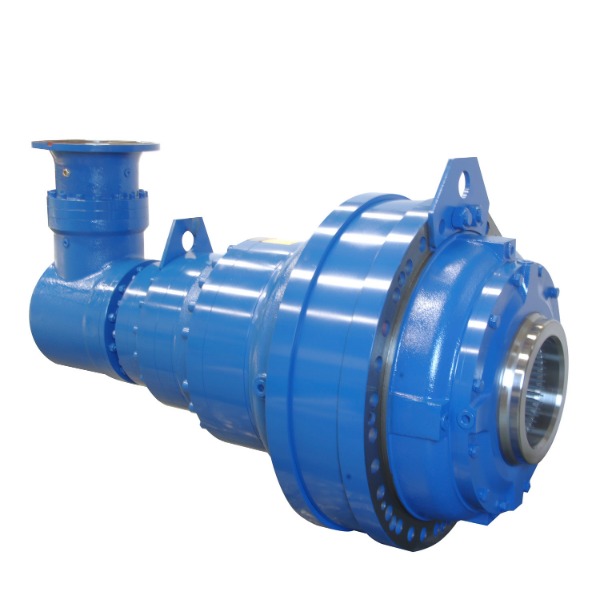

Ingresso flangia angolare a destra grande coppia di output cambio planetario con motore

Vantaggi dei sistemi di attrezzatura planetaria

L'architettura unica dei sistemi di attrezzatura planetaria offre diversi vantaggi per le prestazioni:

• Alta densità di coppia: Multiple Planet Gears condividono il carico, consentendo più coppia in meno spazio
• Design compatto: La disposizione concentrica si traduce in un impronta minore
• Alta efficienza: In genere il 95-98% per stadio a causa della scissione dell'alimentazione
• Ottima rigidità: Più punti di contatto forniscono rigidità
• Bassa vibrazione: Le forze bilanciate riducono le vibrazioni e il rumore

Scegliere il diritto Rapporto del cambio planetario per la tua applicazione

La selezione del rapporto di attrezzatura corretto è cruciale per prestazioni ottimali. Il rapporto determina la relazione tra velocità di input e coppia di output. I rapporti comuni vanno da 3: 1 a 100: 1 per i progetti a stadio singolo, con unità a più stadi che offrono rapporti fino a 10.000: 1.

Fattori che influenzano la selezione del rapporto

Diverse considerazioni influenzano l'ideale Rapporto del cambio planetario Per un'applicazione:

• Velocità di uscita e coppia richieste
• Potenza e velocità di input disponibili
• Requisiti di risposta dinamica
• Obiettivi di efficienza
• Vincoli di spazio fisico

Tabella di confronto del rapporto

Suggerimenti di manutenzione per Riduttore di attrezzatura planetarias in applicazioni industriali

Una corretta manutenzione estende in modo significativo la durata di servizio di Riduttori di attrezzatura planetaria in industrial applications . Questi sistemi spesso operano in condizioni impegnative, rendendo le cure regolari essenziali.

Procedure di manutenzione di routine

Un programma di manutenzione globale dovrebbe includere:

• Controlli e modifiche di lubrificazione regolari
• Monitoraggio delle vibrazioni
• Ispezioni termiche
• Verifica della coppia del bullone
• Controlli di integrità del sigillo

Modalità e prevenzione di fallimento comuni

Comprendere i meccanismi di fallimento tipici aiuta a prevenire i tempi di inattività:

Confronto Riduciatore del marcia planetario vs Drive armonica Tecnologie

Quando si selezionano i sistemi di riduzione della precisione, gli ingegneri spesso si confrontano Riduciatore del marcia planetario vs Drive armonica soluzioni. Ogni tecnologia ha caratteristiche distinte adatte a diverse applicazioni.

Confronto delle prestazioni

Differenze chiave tra le due tecnologie:

• Gioco: Le unità armoniche offrono un contraccolpo quasi zero mentre i sistemi planetari in genere hanno 1-10 ARC-min
• Rigidità: Gli ingranaggi planetari forniscono una maggiore rigidità torsionale
• Efficienza: I sistemi planetari sono generalmente più efficienti (95-98% vs 80-90%)
• Misurare: Le unità armoniche possono essere più compatte per rapporti equivalenti

Idoneità dell'applicazione

Comprensione Contraccolpo nei sistemi di attrezzatura planetaria

Contraccolpo nei sistemi di attrezzatura planetaria Si riferisce al leggero movimento tra i denti degli ingranaggi mesh quando la direzione cambia. Mentre un certo contraccolpo è inevitabile, gli importi eccessivi possono causare errori di posizionamento e vibrazioni.

Cause di contraccolpo

Diversi fattori contribuiscono al contraccolpo del sistema:

• Tolleranze di produzione
• Clearance dei denti ingranaggi
• Cuscinetti
• Variazioni di assemblaggio
• Indossare nel tempo

Ridurre al minimo il contraccolpo nelle applicazioni di precisione

Le tecniche per ridurre il contraccolpo includono:

Selezionando Cambio planetario ad alta precisione per la robotica

Richiesta di applicazioni robotiche cambio planetario ad alta precisione che combinano precisione, rigidità e dimensioni compatte. Questi sistemi devono spesso gestire carichi dinamici mantenendo la ripetibilità del posizionamento.

Criteri di selezione dei tasti per la robotica

Considerazioni importanti quando si specificano i cambi per applicazioni robotiche:

• Rigidità torsionale
• Specifiche di contraccolpo
• Efficienza a velocità operativa
• Peso e inerzia
• Sigillatura ambientale

Requisiti di prestazione per tipo di robot
