SGR: un'introduzione dettagliata sui riduttori

Come dispositivo di trasmissione meccanica chiave, la funzione del riduttore è quella di ridurre la rotazione ad alta velocità dell'estremità di ingresso (di solito una fonte di alimentazione come un motore elettrico o un motore a combustione interna) alla velocità inferiore richiesto all'estremità di uscita attraverso strutture come ingranaggi, marcia a vite senza fine, marcia a vite senza fine, ingranaggi planetai e ruote cicloide, aumentando la caduta dell'uscita di conseguenza.

Questa caratteristica rende il riduttore indispensabile in molti settori e attrezzature e rende anche il riduttore uno dei meccanismi più utilizzati per trasmettere energia e movimento.

Allora, qual è il ruolo di un riduttore? Quali sono i tipi comuni di riduttori? Quali sono le aree di applicazione specifiche dei riduttori?

(1) Funzione del riduttore

La funzione del riduttore è quella di convertire la rotazione ad alta velocità e il movimento a bassa torreque in rotazione a bassa velocità e movimento ad alta torque. Secondo la formula:

P = T*V/9549

P: Power (KW)

V: velocità (r/min)

T: coppia (NM)

Quando la potenza di ingresso del motore è costante, la velocità è inversamente proporzionale alla coppia. Quando la velocità diminuisce, la coppia aumenta. Negli scenari pratici di applicazione, sono generalmente necessarie una coppia relativamente grande e una velocità relativamente piccola e il riduttore può fornire tale funzione.

Pertanto, le funzioni dei riduttori includono principalmente: trasmissione di potenza, ottenimento di velocità precisa e ottenimento di una coppia di uscita di grandi dimensioni.

(2) Tipi di riduttori

Il riduttore è una macchina relativamente precisa con molti tipi e modelli. Diversi tipi di riduttori hanno usi diversi.

Nel settore della trasmissione meccanica, i riduttori possono generalmente essere divisi in riduttori di marcia, riduttori di marcia e riduttori di ingranaggi planetari in base al tipo di trasmissione; Secondo il numero di fasi di trasmissione, possono essere divisi in riduttori a stadio singolo e multi-stage; Secondo la forma degli ingranaggi, possono essere divisi in riduttori di ingranaggi cilindrici, riduttori di ingranaggi con smussatura e riduttori di ingranaggi conico-cilindrici; Secondo il layout della trasmissione, possono essere divisi in tipo espanso, tipo diviso e riduttori di tipo coassiale.

UN. Vantaggi e svantaggi del riduttore di ingranaggi cilindrici

I riduttori di ingranaggi cilindrici sono il tipo più utilizzato con la maggior parte delle applicazioni. L'efficace efficacia in termini di costi ha vinto il favore di molti designer.

Vantaggi: struttura semplice, facile riparazione e considerando il fattore di prezzo, è relativamente economico e il riduttore di ingranaggi cilindrici funziona in modo più stabile.

Svantaggi: grandi dimensioni, ampia area occupata, causando difficoltà nella progettazione e nella disposizione dello spazio dell'intera macchina.

B. Vantaggi e svantaggi del riduttore degli ingranaggi del verme

Il vantaggio principale del riduttore di marcia a vite senza fine è che ha la funzione dell'auto-blocco inverso e, confrontato con molti altri riduttori, ha un rapporto di riduzione maggiore. Gli alberi di ingresso e uscita del riduttore del marcia senza verme non si trovano sullo stesso asse, o anche sullo stesso piano.

Svantaggi: l'efficienza della trasmissione non è abbastanza alta e l'accuratezza non è molto alta.

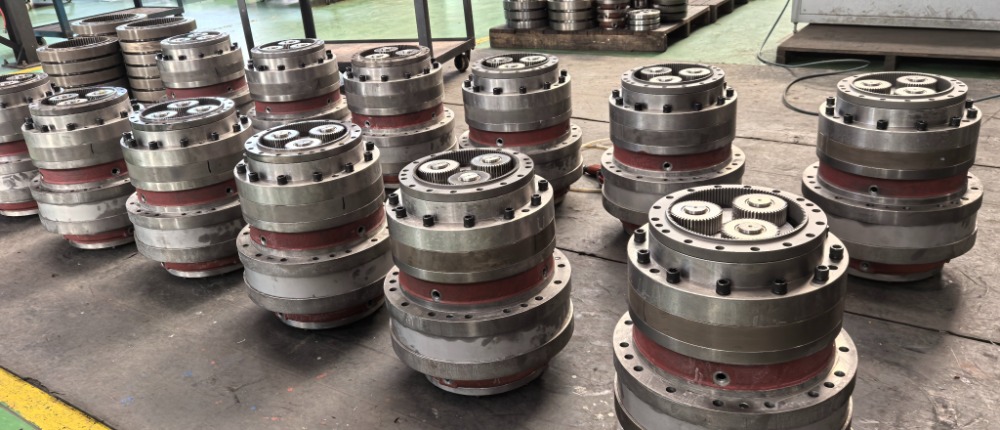

C. Advantages e svantaggi dei riduttori planetari

Vantaggi: la struttura è relativamente compatta, la clearance di ritorno è piccola, la precisione è relativamente alta, la sua durata di servizio è relativamente lunga e ha anche le caratteristiche della coppia di uscita di grandi dimensioni.

Svantaggi: l'eccellente prestazione determina che è difficile da produrre, la struttura è complessa e il prezzo è molto elevato.

(3) Scenari di applicazione del riduttore

La gamma di applicazioni dei riduttori è piuttosto ampia, tra cui: produzione industriale, attrezzature per macchine per macchine tessili, macchinari per la trasformazione degli alimenti, macchinari minerari, costruzione navale, generazione di energia eolica, generazione di energia idroelettrica, sistema di tracciamento solare, attrezzature per il trattamento dei macchinari, macchinari per la trasmissione di macchinari. strutture di smaltimento, ecc.

In generale, i riduttori possono essere trovati in una vasta gamma di applicazioni, dalla trasmissione ad alta potenza a piccoli carichi e trasmissione di angolo preciso. Nelle applicazioni industriali, i riduttori hanno le funzioni di riduzione della velocità e dell'aumento della coppia, quindi sono ampiamente utilizzati nelle apparecchiature di conversione della velocità e della coppia.

È proprio a causa della sua eccellente capacità di ridurre la velocità e aumentare la coppia e la sua capacità di adattarsi a varie condizioni di lavoro complesse che gli scenari di applicazione dei riduttori coprono quasi tutte le industrie e le attrezzature che richiedono la trasmissione di energia. I riduttori sono davvero uno dei dispositivi meccanici più utilizzati. (Autore: SGR, Angie Zhang)
