I tipi di riduttori più comuni che potresti voler conoscere

In qualità di responsabile tecnico presso SGR, azienda di lunga data produttrice di riduttori con oltre 15 anni di esperienza nel settore, mi trovo spesso a incontrare la stessa domanda fondamentale da parte di ingegneri e specialisti degli approvvigionamenti: “Quali sono i più comuni tipologie di riduttori , e come faccio a scegliere quello giusto?” La risposta non sta solo nella comprensione dei principi di trasmissione, ma anche nell'adattamento delle caratteristiche prestazionali alle applicazioni del mondo reale.

Quali sono i tipi di riduttori più comuni?

Nelle macchine industriali, riduttori rientrano principalmente in tre categorie principali: riduttori epicicloidali, riduttori a vite senza fine e riduttori ad ingranaggi elicoidali o conici ad alberi paralleli. Tra questi, i riduttori epicicloidali e a vite senza fine dominano le applicazioni che richiedono elevata densità di coppia, design compatto o capacità autobloccante.

I riduttori epicicloidali eccellono in termini di efficienza (tipicamente 95-98%), elevato rapporto coppia-dimensioni e distribuzione dinamica del carico su più ingranaggi planetari. Sono ideali per servosistemi, macchine edili e azionamenti industriali a servizio continuo.

I riduttori a vite senza fine, in particolare i tipi avanzati come la vite senza fine toroidale planare a doppio avvolgimento, offrono elevati rapporti di riduzione in un unico stadio, autobloccaggio meccanico intrinseco e un funzionamento regolare e silenzioso, che li rende adatti per sistemi di sollevamento, posizionamento e critici per la sicurezza.

In SGR, abbiamo concentrato la nostra ricerca, sviluppo e produzione proprio su questi due segmenti di alto valore: i riduttori epicicloidali della serie N e i riduttori toroidali a vite senza fine planari a doppio avvolgimento della serie C, entrambi progettati per ambienti impegnativi e una lunga durata.

I riduttori epicicloidali SGR

La nostra serie N riduttori epicicloidali rappresentano oltre un decennio di perfezionamento nella tecnologia delle trasmissioni di precisione. Progettati come alternativa diretta ai marchi importati come Brevini, Dynamic, Rossi e Bonfiglioli, combinano un design di livello internazionale con supporto localizzato e prezzi competitivi. Le specifiche principali includono:

• Diametri degli anelli dentati da 200 mm a 885 mm
• Coppia in uscita fino a 540.000 N·m
• Rapporti di velocità a partire da ≥ 3, estensibili tramite configurazioni multistadio
• Architettura modulare che consente centinaia di combinazioni di modelli

L'estremità di ingresso supporta fori rotondi, scanalature, alberi, flange e freni integrati, compatibili sia con motori idraulici che elettromagnetici. L'estremità di uscita offre una flessibilità ancora maggiore: alberi pieni o cavi, montaggio di dischi di espansione, interfacce scanalate, ingranaggi o flange, consentendo un'integrazione perfetta in impianti di perforazione senza scavo, trasportatori minerari, argani marini e macchinari tessili.

Tutti gli ingranaggi dei riduttori epicicloidali SGR sono realizzati in acciaio legato 20CrMnTi, carburato, bonificato e rettificato di precisione per garantire bassa rumorosità, elevata resistenza alla fatica e condivisione del carico su più denti. Ciò si traduce in un funzionamento regolare e affidabile e un'efficienza meccanica superiore al 96%.

Inoltre, i riduttori epicicloidali della serie N hanno vinto il "Primo premio per il progresso scientifico e tecnologico nel settore degli ingranaggi" da parte della China Gear Industry Association nel 2009 ed elencati tra i progetti di trasformazione dei risultati high-tech di Shanghai, i riduttori epicicloidali della serie N sono diventati una scelta affidabile nei settori dell'edilizia, minerario, marittimo e tessile.

I riduttori a vite senza fine SGR

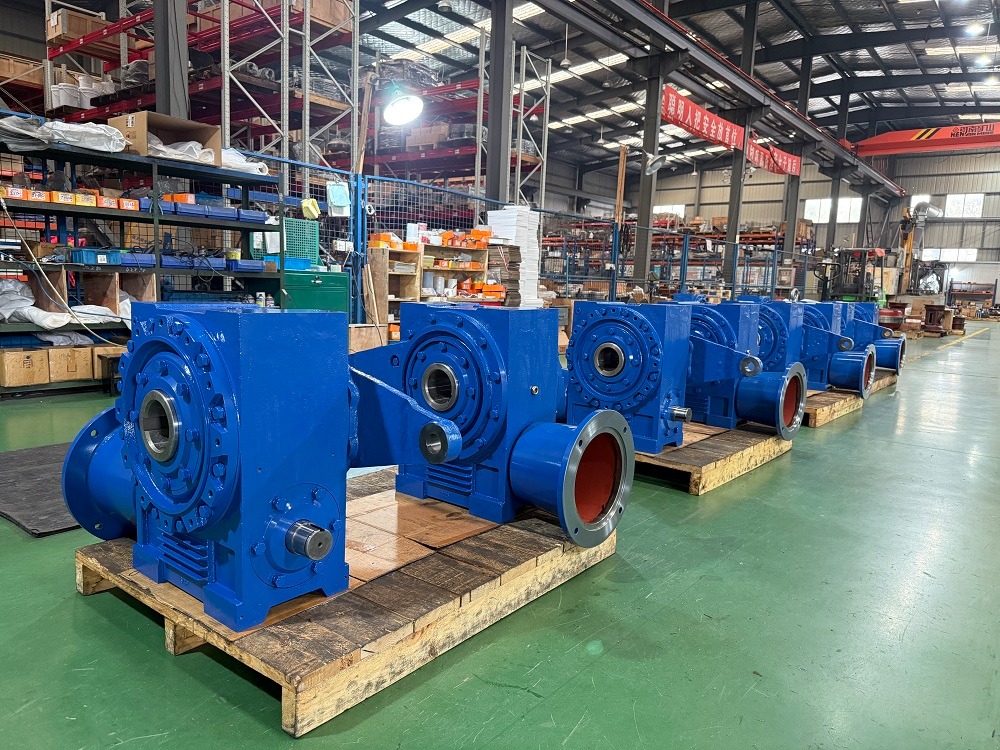

A complemento della nostra linea planetaria c'è il riduttore toroidale a vite senza fine planare a doppio avvolgimento della serie C, una soluzione di trasmissione radicata nell'innovazione cinese e ottimizzata attraverso la collaborazione con le principali università.

A differenza degli ingranaggi a vite senza fine cilindrici convenzionali, la serie C è a doppio avvolgimento riduttori a vite senza fine presentano una vite senza fine toroidale avvolta due volte da un piano teorico, creando una rete multi-dente a contatto con la superficie con la ruota elicoidale. Questo design aumenta notevolmente la capacità di carico e l'efficienza della trasmissione riducendo l'usura.

Caratteristiche tecniche dei riduttori a vite senza fine a doppio involucro sono:

• Interasse da 100 mm a 710 mm
• Coppia in uscita fino a 160.000 N·m
• Rapporti di velocità a partire da ati ≥ 10, con capacità autobloccante a rapporti più elevati
• Dimensioni di installazione intercambiabili con le unità di tipo CAVEX®

La vite senza fine dei riduttori a vite senza fine a doppio avvolgimento è realizzata in 20CrMnTi, carburata e rettificata, mentre la ruota elicoidale utilizza bronzo allo stagno ad alte prestazioni, garantendo eccellenti proprietà antiattrito e resistenti all'usura. Il risultato è un riduttore che offre lunga durata, elevata affidabilità e maggiore sicurezza meccanica, aspetti fondamentali nei settori del sollevamento, della metallurgia, delle barriere idroelettriche e delle calandre in gomma.

SGR ha sviluppato sistematicamente i protocolli di progettazione, produzione, assemblaggio e test di questa tecnologia, con l'obiettivo di promuovere una soluzione di trasmissione ad alte prestazioni realmente autoctona. Su richiesta sono disponibili anche componenti chiave personalizzati.

Supportata dalla certificazione DNV ISO 9001, dall'approvazione dei fornitori di SGS e dal riconoscimento come azienda "specializzata, raffinata, unica e innovativa" (SRII) di Shanghai, SGR continua a impegnarsi nel progresso della tecnologia di trasmissione ad ingranaggi. Sia che la vostra applicazione richieda l'elevata efficienza e densità di potenza dei riduttori epicicloidali o la robustezza e la sicurezza autobloccante dei riduttori a vite senza fine a doppio avvolgimento, SGR fornisce soluzioni ingegnerizzate che funzionano giorno dopo giorno, nelle condizioni più difficili. (Autore, SGR, Angie Zhang)
