Quali sono le differenze tra i cambi pianetari singoli e multi-stage?

Nel mondo della trasmissione di energia industriale, i cambi planetari sono diventati la spina dorsale di macchinari ad alte prestazioni. Poiché le esigenze dell'attrezzatura si evolvono, richiedendo una coppia più elevata, una maggiore efficienza e progetti più compatti-gli integratori OEM e di sistema devono affrontare una decisione critica: se dovessero scegliere un singolo stadio o cambio planetario a più stadi ? Comprendere le differenze tra queste due configurazioni è essenziale per ottimizzare le prestazioni della macchina, l'affidabilità e il costo totale di proprietà.

In SGR, uno dei principali produttori di cambio planetario con sede a Shanghai, siamo specializzati in cambi planetari sia a stadio che a stadio a stadio singolo, nonché in cambio a bordo a doppio avvio. Con oltre 15 anni di competenza ingegneristica, un impianto di produzione di 15.000㎡ e un team di dottorato di ricerca. Ricercatori e ingegneri senior, progettiamo soluzioni di trasmissione che soddisfano le rigorose esigenze di perforazione non scavatura, mining, generazione di energia, macchinari tessili e altro ancora.

Esploriamo le principali distinzioni tra cambi di cambio planetari singoli e multi-stage e perché i cambi planetari a più stadi di SGR si distinguono sul mercato.

(1) cambio planetario a singolo stadio: semplicità, efficienza e compattezza

Un cambio planetario a singolo stadio è costituito da un ingranaggio solare, più ingranaggi del pianeta, un ingranaggio ad anello e un vettore. La potenza viene trasmessa attraverso una singola fase di riduzione, rendendola la configurazione più semplice ed efficiente nella famiglia planetaria.

Caratteristiche chiave del cambio planetario Singe-Stage:

Gamma di rapporto di velocità: in genere da 3: 1 a 10: 1

Efficienza di trasmissione: ≥97% per stadio - tra cui il più alto nelle unità meccaniche

Design compatto: lunghezza assiale minima e leggera, ideale per applicazioni limitate allo spazio

Bassa contraccolpo: gli ingranaggi di precisione ottengono ≤3 backlash arcmin, adatti per i sistemi di controllo del servizio e del movimento

Alta densità di potenza: flusso di potenza efficiente con generazione di calore minima

Applicazioni del cambio planetario a stadio singolo:

• Piattaforme di perforazione orizzontale orizzontale (HDD)
• Generatori da piccoli a medi
• Sistemi di trasporto con requisiti di coppia moderati
• Robotica e linee di montaggio automatizzate

Il cambio planetario a singolo stadio eccelle negli scenari in cui l'efficienza, la velocità di risposta e la compattezza sono prioritarie. È la scelta preferita per le sorgenti di input ad alta velocità (ad es. Motori da 1500–3000 giri / min) che richiedono una riduzione a velocità moderata e un funzionamento regolare.

Tuttavia, quando le applicazioni richiedono rapporti di riduzione più elevati o una coppia di produzione maggiore, un singolo stadio raggiunge i suoi limiti fisici. È qui che il cambio planetario a più stadi diventa la soluzione superiore.

(2) cambio planetario a più stadi: potenza, coppia e versatilità

Un cambio planetario a più stadi (comunemente due o tre fasi) collega più set planetari in serie all'interno di un unico alloggiamento. L'output del primo stadio diventa l'ingresso del prossimo, moltiplicando il rapporto di riduzione e l'uscita della coppia.

Caratteristiche chiave:

• Gamma di rapporto di velocità: da 20: 1 a 100: 1 (ad esempio, 5: 1 × 4: 1 = 20: 1)
• Coppia di output: significativamente più alto del singolo stadio, in alto a 5 × maggiore per la stessa dimensione del telaio
• Efficienza: leggermente più bassa a causa delle maglie di ingranaggi aggiuntive, ma ancora alte al 94% -96% per due fasi
• Rigidità strutturale: la distribuzione del carico avanzata in più fasi migliora la durata sotto carichi di shock
• Flessibilità di personalizzazione: può combinare rapporti e materiali di ingranaggi diversi per soddisfare profili di carico specifici

Applicazioni del cambio planetario a più stadi:

• Impianti di perforazione non scavatura per impieghi pesanti che richiedono una coppia di 100.000 nm
• Trasportatori e frantoi minerari che operano sotto carico continuo
• Pitch a turbina eolica e unità di imbardata
• Grandi miscelatori e estrusori industriali

Mentre i cambi a più stadi sono leggermente più lunghi e più pesanti, la loro capacità di offrire una coppia elevata in modo controllato ed efficiente li rende indispensabili in ambienti industriali esigenti. Eliminano la necessità di riduttori di velocità esterna o combinazioni inefficienti per gli ingranaggi a vite senza fine, semplificare la progettazione del sistema e migliorare l'affidabilità.

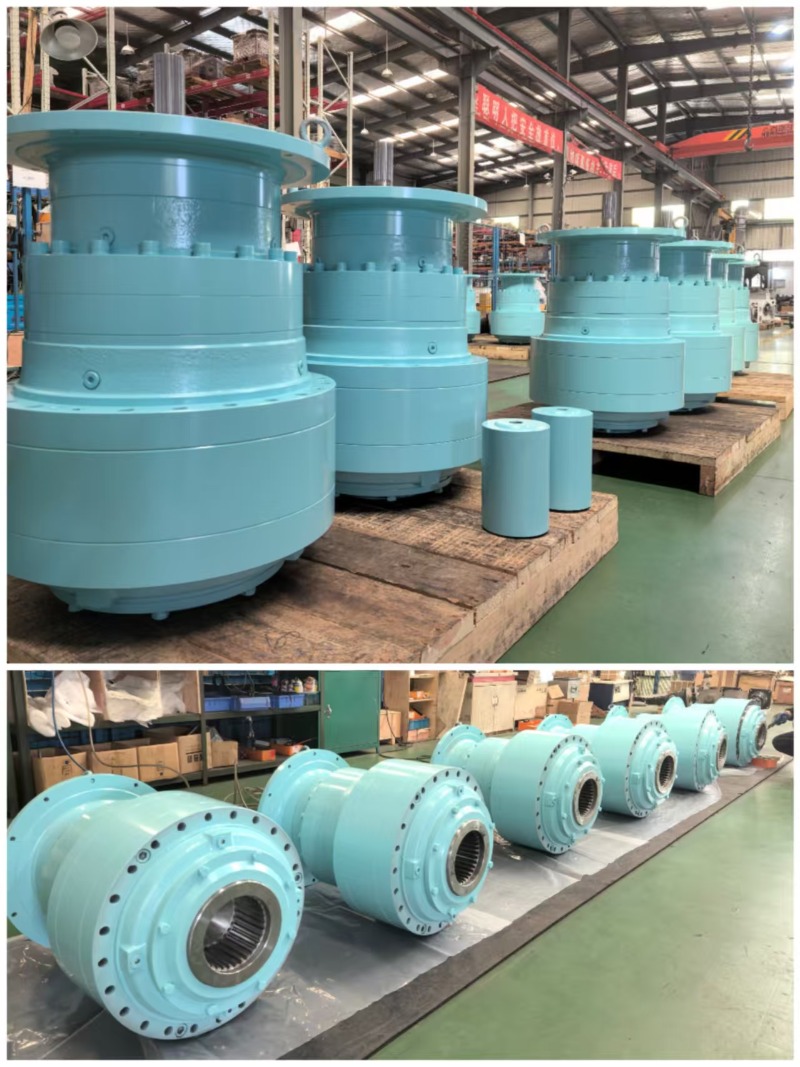

(3) cambio planetario a più stadi SGR: progettato per prestazioni estreme

In SGR, non produciamo solo cambio pianetario in più stadi: li progettiamo per sfide industriali del mondo reale. I nostri cambi planetari a più stadi sono progettati per sovraperformare le offerte standard in capacità di coppia, efficienza e durata di servizio.

Vantaggi fondamentali dei cambi planetari in più stadi SGR:

• Ottimizzazione proprietaria degli ingranaggi: il nostro sistema di ottimizzazione della coppia di vermi toroidali interni e l'analisi avanzata degli elementi finiti garantiscono un contatto ottimale dei denti, una distribuzione del carico e una riduzione del rumore, anche a pieno carico.
• Produzione ad alta precisione: gli ingranaggi sono tagliati con precisione da acciaio in lega da 20 crmnti, carbburati, spento. Ciò garantisce una durata a lungo termine e un'usura minima.
• Test e convalida integrati: ogni cambio SGR subisce test di prestazioni a piena potenza sui nostri banchi di test interni, simulando le condizioni operative reali per temperatura, vibrazione ed efficienza.
• Soluzioni personalizzate: offriamo rapporti di velocità su misura, configurazioni di montaggio, sistemi di lubrificazione e interfacce di monitoraggio.

Principali applicazioni dei cambi planetari in più stadi SGR:

• Drilling non scavo: cambi di cambio planetari multi-stage SGR Power elettrici e impianti di HDD a guida diesel, fornendo il controllo elevato di coppia e bassa velocità necessari per la penetrazione della roccia e la diffusione dei tubi.
• Mining e cava: utilizzati in nastri trasportatori e frantoi pesanti, i nostri cambi resistono al funzionamento continuo e a shock di carico frequenti.
• Generazione di energia: integrata in generatori su piccola scala e unità ausiliarie, garantendo prestazioni stabili e a bassa manutenzione.

SGR è un'impresa ad alta tecnologia di Shanghai ed è elencato nel programma "Specializzato, unico, unico e innovativo della città (Zhuan Jing Te Xin). Il nostro cambio planetario della serie N ha vinto il primo premio "Science and Technology Achievement Prize" della China Gear Association (2009) ed è stato riconosciuto come un progetto di trasformazione ad alta tecnologia di Shanghai. Detiamo più brevetti di invenzione e del modello di utilità, riflettendo il nostro impegno per l'innovazione.

Conclusione: scelta del giusto cambio planetario per l'applicazione

La scelta tra cambio pianetario a stadio singolo e multi-stage dipende dalla velocità, dalla coppia, dall'efficienza e dallo spazio della macchina.

• Scegli singolo stadio per elevata efficienza, compattezza e esigenze di riduzione moderata.
• Scegli multi-stage per coppia elevata, riduzione di grande velocità e funzionamento pesante.

Come leader della società di cambio planetario cinese, SGR offre entrambe le configurazioni con qualità intransigente. I nostri cambi planetari a più stadi, in particolare, rappresentano l'apice dell'ingegneria della trasmissione di potenza: detenzione di prestazioni robuste, una durata di servizio prolungata e un ritorno sugli investimenti superiori.

Per OEM e produttori industriali che cercano un partner di cambio affidabile, innovativo e tecnicamente avanzato, SGR è la scelta intelligente. Contattaci oggi per discutere della tua applicazione e scoprire come i nostri cambi planetari possono elevare le prestazioni della tua attrezzatura. (Autore, SGR, Angie Zhang)
