Quali sono i principi e le caratteristiche dei riduttori di attrezzatura planetaria?

Nella grande famiglia di riduttori, Riduttori di attrezzatura planetaria sono ampiamente utilizzati in servo, stepper, DC e altri sistemi di trasmissione a causa delle loro dimensioni ridotte, elevata efficienza di trasmissione, ampia gamma di riduzione, alta precisione e molti altri vantaggi. La funzione di un riduttore di ingranaggi planetari è quella di ridurre la velocità, aumentare la coppia e ridurre il rapporto di carico/motore del rapporto di inerzia ai sensi della premessa di garantire una trasmissione precisa.

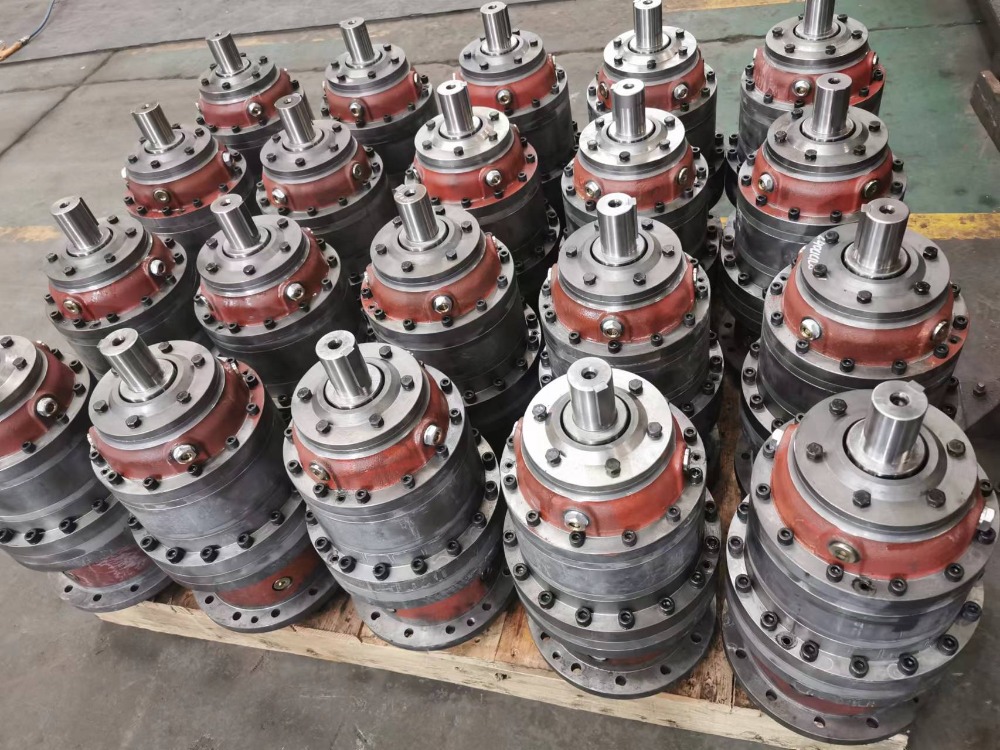

Nel sistema di prodotto di SGR, uno dei principali produttori di riduttori di attrezzatura planetaria, il riduttore di attrezzi planetari è anche uno dei "prodotti a stella". Il riduttore di ingranaggi planetari della serie N sviluppato e prodotto da SGR utilizza una macinatura a marcia carbburrata e spegnosa 20crmnti, con denti multipli per dividere il carico, il funzionamento stabile e affidabile, l'elevata efficienza meccanica e altri vantaggi. Già nel 2009, il Riduciatore planetario della serie N ha vinto il "primo premio per i risultati scientifici e tecnologici nel settore degli attrezzi" della China Gear Professional Association di quell'anno ed è stato anche riconosciuto come un "progetto di trasformazione di risultati ad alta tecnologia Shanghai" e ha ottenuto un brevetto di invenzione.

(1) Principio di trasmissione del riduttore di attrezzatura planetaria

La struttura di trasmissione di base del riduttore di attrezzatura planetaria è divisa in 4 parti:

① ingranaggio solare: situato al centro del sistema di ingranaggi planetari, collegato all'albero di uscita del motore.

② ingranaggi planetari: ruota attorno alla marcia solare, di solito con più ingranaggi planetari per garantire una distribuzione uniforme del carico.

③ Planet Carrier: supporta gli ingranaggi planetari, generalmente collegati all'albero di uscita.

④ ingranaggio ad anello esterno: la rete degli ingranaggi planetari con l'ingranaggio ad anello esterno per trasmettere l'alimentazione all'albero di uscita.

La fonte di guida del riduttore di ingranaggi planetari avvia l'attrezzatura solare mediante connessione diretta e l'ingranaggio solare guida gli ingranaggi planetari assemblati sul vettore di ingranaggi planetari. L'intero sistema di ingranaggi planetari ruota automaticamente lungo l'ingranaggio ad anello esterno e il vettore planetario collega l'albero di uscita per raggiungere lo scopo della decelerazione. Un rapporto di riduzione più elevato richiede più set di ingranaggi di scena e ingranaggi planetari per essere moltiplicati e accumulati.

(2) Caratteristiche di decelerazione dei riduttori di attrezzatura planetaria

UN. Coppia elevata e carico forte: rispetto alla tradizionale trasmissione degli ingranaggi paralleli, il riduttore di ingranaggi planetari presenta i vantaggi dell'alta coppia e della struttura compatta. Gli ingranaggi tradizionali sono guidati dall'estrusione di pochissime superfici di contatto con due marce e tutti i carichi sono concentrati su pochissime superfici di contatto degli ingranaggi, il che provoca facilmente attrito e frattura tra gli ingranaggi. Il riduttore di ingranaggi planetari ha più aree più grandi e carico uniforme a 360 gradi sulle superfici di contatto degli ingranaggi. Le superfici di marcia multiple portano uniformemente carichi di impatto istantanei insieme, rendendolo più in grado di resistere all'impatto della coppia più elevata e le parti del corpo e del cuscinetto non saranno danneggiate o rotte a causa di carichi elevati.

B. Struttura compatta e dimensioni ridotte: rispetto ai tradizionali riduttori degli ingranaggi, i riduttori di ingranaggi planetari hanno i vantaggi della struttura compatta e delle dimensioni ridotte; Il rapporto di riduzione dei riduttori di ingranaggi tradizionali deve essere generato dal valore multiplo del numero di ingranaggi e c'è una certa spaziatura tra le marce grandi e piccole, quindi il cambio ha un ampio spazio per ospitare! Per ottenere un elevato rapporto di riduzione, è necessario collegare e combinare più di due cambi di riduzione, con conseguente volume e peso molto grandi. La struttura del riduttore di ingranaggio planetario può essere ripetutamente collegata in base al numero richiesto di sezioni e più sezioni possono essere combinate separatamente. Il riduttore di ingranaggi planetari ha una struttura compatta, dimensioni ridotte, peso leggero e aspetto leggero e i suoi scenari di applicazione sono più diversi.

C. Alta efficienza e basso rumore: rispetto ai tradizionali riduttori degli ingranaggi, i riduttori di ingranaggi planetari hanno i vantaggi di alta efficienza e basso rumore; La combinazione di ingranaggi planetai ha una vestibilità uniforme multi-punto unica e la struttura che avvolge l'arco dell'anello degli ingranaggi esterno rende l'anello di ingranaggi esterni e l'ingranaggio planetario combinato e gli ingranaggi hanno un alto grado di adattamento. Oltre a migliorare l'efficienza del riduttore degli attrezzi planetari, il design stesso può ottenere un posizionamento ad alta precisione. Inoltre, mettendo a margine più ingranaggi planetari con l'anello di marcia esterno contemporaneamente, il riduttore del marcia planetario riduce il carico di una singola marcia, riducendo così il rumore.

(3) Parametri meccanici del riduttore di ingranaggi planetari della serie N di SGR

I parametri meccanici dei riduttori di ingranaggi planetari della serie N sviluppati e prodotti da SGR sono i seguenti:

· Specifiche per ingranaggi ad anello: 200 ~ 885mm

· Intervallo di coppia di output: t2≤540000n.m

· Rapporto di velocità: i ≥3

· Design modulare, specifiche serializzate e produzione specializzata

· L'estremità di ingresso ha fori rotondi, fori della spline, alberi rotondi, alberi di spline interni o esterni, flange aggiuntive, freni, ecc., I riduttori di ingranaggi planetari della serie N sono adatti per motori idraulici o motori elettromagnetici, ecc.;

· Il tipo di estremità di uscita ha alberi rotondi, alberi cavi, alberi cavi con dischi di espansione, alberi di spline interni o esterni, piastre di collegamento aggiuntive, ingranaggi, flange, ecc.;

· Esistono molti accessori corrispondenti, come dispositivi di raffreddamento e lubrificazione, valvole di controllo, ecc. E gli utenti possono scegliere gli accessori corrispondenti in base alle loro esigenze.

Inoltre, il posizionamento del prodotto del riduttore planetario della serie N di SGR è: "Sostituire riduttori simili importati" (può essere sostituito con prodotti simili di marchi come Brevni, Dynamic, Rossi, Bonfilili, ecc.). Il concetto di progettazione e la tecnologia di produzione sono sincronizzati con alcuni paesi europei. A causa dei servizi localizzati, è stato riconosciuto dagli utenti in settori industriali come macchinari per l'edilizia, macchinari ausiliari della nave, macchinari minerari, stampa tessile e tintura con buone prestazioni dei costi. (Autore: SGR, Angie Zhang)
