What are the requirements for Tower Crane Planetary Gear Reducers? How to Choose?

Nell'esigente mondo delle macchine edili pesanti, il riduttore epicicloidale per gru a torre funge da “convertitore di potenza” critico per i tre meccanismi primari: sollevamento, orzata e rotazione. Responsabile della precisa riduzione della velocità, dell'enorme moltiplicazione della coppia e dell'affidabile trasmissione della potenza, la sua stabilità operativa ha un impatto diretto sia sulla sicurezza del cantiere che sull'efficienza complessiva del progetto.

Poiché la potenza e la modernizzazione delle apparecchiature per gru a torre continuano a crescere, i requisiti posti a questi componenti in termini di consumo energetico, rumore e vibrazioni sono diventati sempre più rigorosi. Quindi, quali sono esattamente i requisiti di un riduttore epicicloidale per applicazioni con gru a torre e come dovrebbero gli ingegneri selezionare l'unità ottimale? Questa guida completa esplora i requisiti tecnici principali e fornisce un quadro dettagliato per la selezione del riduttore epicicloidale.

Requisiti fondamentali per i riduttori epicicloidali per gru a torre

Le condizioni di lavoro delle gru a torre sono intrinsecamente complesse e spesso comportano carichi pesanti, frequenti cicli di avvio-arresto e operazioni ad alta quota. Pertanto, i requisiti per un riduttore per gru a torre sono estremamente severi. Sulla base di una vasta esperienza nel settore, Shanghai SGR Heavy Industry Machinery Co., Ltd. identifica quattro requisiti fondamentali non negoziabili per questi componenti critici.

Elevata rigidità della coppia ed eccellente resistenza agli urti

Le gru a torre generano enormi carichi d'urto istantanei quando sollevano carichi pesanti o incontrano improvvise raffiche di vento. Un riduttore epicicloidale premium a coppia elevata deve possedere una rigidità torsionale estremamente elevata e una capacità di sovraccarico istantanea. Ciò garantisce che non si verifichino rotture dei denti degli ingranaggi o cedimenti dei cuscinetti in condizioni operative estreme, salvaguardando sia l'attrezzatura che il cantiere. Il riduttore deve essere in grado di resistere a eventi di sovraccarico momentaneo superiori al 200% della velocità di ingresso nominale e al 300% della coppia nominale senza cedimenti strutturali.

Standard rigorosi per i materiali e il trattamento termico

A causa del funzionamento a lungo termine con carichi pesanti, gli ingranaggi principali del riduttore epicicloidale per applicazioni con gru a torre devono essere realizzati in acciaio legato ad alta resistenza, come 20CrMnTi. Questi componenti devono essere sottoposti a cementazione e tempra avanzati, seguiti da rettifica di precisione degli ingranaggi. La durezza superficiale dell'ingranaggio deve raggiungere HRC58-62 e anche la corona dentata deve essere sottoposta a trattamento di tempra e cementazione. Questa lavorazione rigorosa garantisce un'eccezionale resistenza all'usura e una durata a fatica estesa, che è fondamentale per i componenti soggetti a carichi ciclici continui in ambienti di costruzione impegnativi.

Forte capacità di distribuzione del carico e funzionamento regolare

Il meccanismo di rotazione richiede una stabilità estremamente elevata. Per raggiungere questo obiettivo, il riduttore epicicloidale della gru a torre deve adottare una struttura di distribuzione del carico su più ruote planetarie. In questo progetto, diversi ingranaggi planetari in ciascuna fase condividono il carico simultaneamente. Ciò migliora significativamente la capacità di carico, riduce lo stress del singolo dente e garantisce un funzionamento regolare, silenzioso e con poche vibrazioni. La configurazione planetaria distribuisce intrinsecamente il carico su più ingranaggi di ingranaggi, rendendola ideale per le esigenze di precisione e di carico pesante dei meccanismi di rotazione delle gru a torre.

Adattabilità a condizioni operative difficili

Le gru a torre operano all'aperto ad alta quota, affrontando costantemente polvere, umidità e sbalzi di temperatura estremi. Il riduttore della gru a torre deve presentare un design di tenuta di alta qualità, compresi trattamenti di tenuta speciali per impedire l'ingresso di polvere. Inoltre, deve essere completamente adattabile alle varie condizioni difficili incontrate sia durante il caldo estivo che durante il gelo invernale. Tenute a labirinto avanzate e sistemi di ventilazione a pressione positiva vengono spesso impiegati per mantenere la pulizia interna e l'integrità del lubrificante in intervalli di temperature estreme da -20°C a 50°C.

Come scegliere il riduttore epicicloidale per gru a torre giusto

Selezionando quello corretto riduttore epicicloidale per le applicazioni con gru a torre richiede un'attenta analisi ingegneristica. SGR raccomanda le seguenti considerazioni per garantire prestazioni e longevità ottimali durante la scelta del riduttore epicicloidale.

Identificare il meccanismo di applicazione

I meccanismi di sollevamento, rotazione e orzata delle gru a torre hanno requisiti prestazionali nettamente diversi. Il meccanismo di sollevamento si concentra sulla coppia in uscita, sulla capacità di carico, sull'adattamento dei freni e sulla capacità di avvio/arresto frequente. Il meccanismo di rotazione dà priorità alla stabilità a bassa velocità, alla resistenza agli urti e alle prestazioni di posizionamento precise. Nel frattempo, il meccanismo di orzata richiede eccellenti prestazioni di regolazione della velocità e un'affidabile adattabilità al carico. Comprendere queste distinzioni è essenziale per abbinare il giusto riduttore epicicloidale a coppia elevata a ciascuna funzione specifica.

Selezionare in base alla coppia e al carico

Gli ingegneri devono calcolare la coppia richiesta in base alla capacità di sollevamento massima della gru a torre, al raggio di lavoro, alla velocità operativa del meccanismo e alle condizioni di carico effettive. Fondamentalmente, la selezione deve tenere conto anche dell'avvio, della frenata, dei frequenti cicli di avvio-arresto e delle condizioni di impatto istantaneo per garantire che il riduttore epicicloidale a coppia elevata sia adeguatamente dimensionato. Per condizioni standard viene generalmente applicato un fattore di sicurezza compreso tra almeno 1,5 e 2,0, mentre le applicazioni con gru a torre con carichi d'urto periodici e frenate frequenti possono richiedere fattori di sicurezza superiori a 3,0.

Selezionare in base al rapporto di riduzione e alla velocità di uscita

Meccanismi diversi richiedono strategie di cambio diverse. Il meccanismo di sollevamento richiede in genere un ampio rapporto di riduzione per ottenere un'uscita a bassa velocità e coppia elevata, mentre il meccanismo di rotazione deve garantire una coppia sufficiente ottenendo al tempo stesso una velocità di rotazione regolare e controllabile. Si consiglia di determinare il rapporto di riduzione appropriato in base alla velocità nominale del motore e alla velocità di uscita richiesta dall'apparecchiatura. Ad esempio, i riduttori di rotazione funzionano tipicamente entro un intervallo di rapporti di riduzione compreso tra 63 e 195, a seconda dei requisiti applicativi specifici.

Abbina le dimensioni di installazione e i metodi di connessione

Quando finalizzi la selezione del riduttore epicicloidale, conferma tutte le interfacce fisiche e meccaniche. Ciò include la verifica della potenza del motore e della velocità di ingresso, delle dimensioni dell'albero di ingresso/uscita, delle dimensioni della flangia e di montaggio e del metodo di montaggio specifico del riduttore. Inoltre, garantisce una perfetta compatibilità con la coppia di uscita, il rapporto di riduzione, il freno e altri accessori necessari. Un corretto abbinamento dell'interfaccia previene l'eccentricità dell'installazione che potrebbe portare all'usura prematura dei cuscinetti e a vibrazioni anomale.

Perché scegliere SGR per le vostre esigenze di riduttori per gru a torre?

Quando si acquista un riduttore epicicloidale per gru a torre, è essenziale collaborare con un produttore esperto. Shanghai SGR Heavy Industry Machinery Co., Ltd. mette a disposizione oltre 15 anni di esperienza.

Supportata dalla certificazione ISO 9001, dall'accreditamento DNV dal 1996 e dagli standard del Registro marittimo russo delle spedizioni, SGR gestisce uno stabilimento di 15.000 mq supportato da un team di ricerca e sviluppo di dottorandi e ingegneri senior.

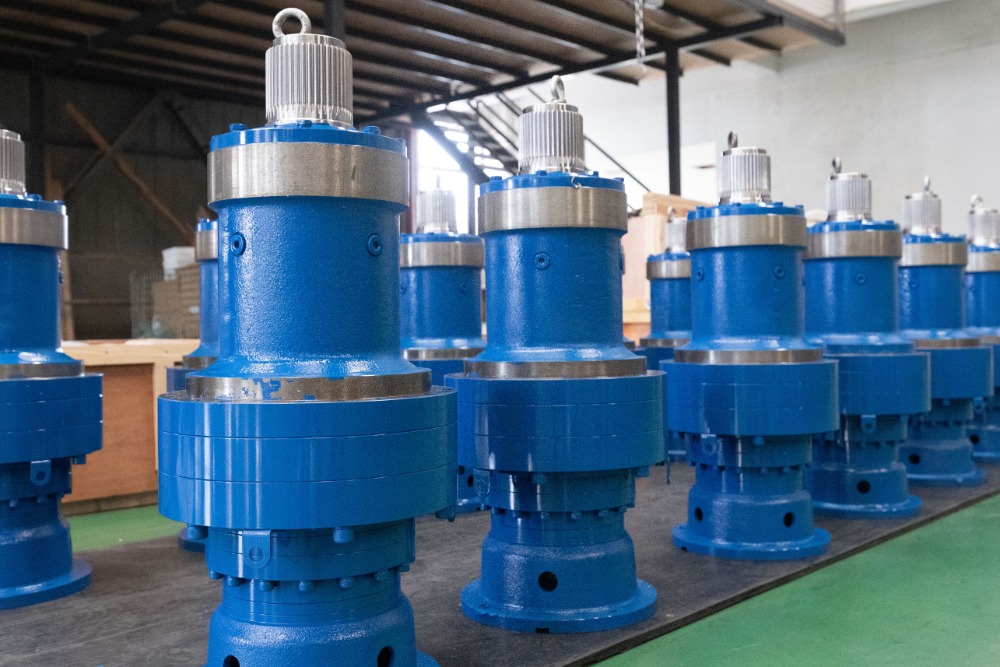

SGR offre una gamma completa di riduttori epicicloidali, comprese configurazioni coassiali e ad angolo retto, con opzioni per coppia elevata, gioco ridotto e posizioni di montaggio versatili (M1-M6). I loro prodotti sono progettati per un funzionamento regolare e silenzioso, rendendoli adatti ad un'ampia gamma di applicazioni industriali e meccaniche. I riduttori SGR sono già utilizzati in gru e gru edili, perforazioni direzionali orizzontali senza scavo, attrezzature per l'olio di palma e numerose altre applicazioni pesanti in tutto il mondo.

Che si tratti di gru edili standard o di applicazioni specializzate, SGR fornisce soluzioni personalizzate su misura per esigenze operative uniche. Il loro approccio alla progettazione modulare consente opzioni di configurazione flessibili, mentre le rigorose procedure di controllo qualità garantiscono un'affidabilità costante del prodotto.

Il riduttore epicicloidale della gru a torre è il cuore delle prestazioni della gru, dettando sicurezza, precisione ed efficienza. Comprendendo i requisiti fondamentali in termini di resistenza agli urti, qualità dei materiali, distribuzione del carico e adattabilità ambientale e seguendo un rigoroso processo di selezione del riduttore epicicloidale, puoi garantire che la tua attrezzatura funzioni alle massime prestazioni.

Sei pronto ad aggiornare la trasmissione della tua gru o a procurarti un riduttore epicicloidale affidabile per le applicazioni con gru a torre? Contatta oggi stesso il team di ingegneri esperti di Shanghai SGR Heavy Industry Machinery Co., Ltd. per soluzioni personalizzate e consulenza professionale.（Autore, SGR, Angie Zhang）
