Qual è il doppio riduttore di attrezzatura per vermi?

Nella famiglia di dispositivi di trasmissione meccanica, il riduttore di attrezzatura planetaria è come una perla abbagliante, che brilla brillantemente e attirando l'attenzione del settore dei macchinari. Quando si tratta di riduttori, la prima cosa che mi viene in mente è il riduttore di attrezzatura planetaria. Tuttavia, il Riduciatore a vite senza avvio a doppio avvolgimento è anche un prodotto indispensabile "Horse Dark" nel campo della trasmissione meccanica.

Allora, qual è il riduttore di attrezzatura per vermi a doppia avvolgimento? E come è stato sviluppato? In questo articolo, SGR vorrebbe condividere con te alcune conoscenze sui riduttori di marcia a vite a doppia avvolgimento.

(1) La storia del riduttore di marcia a vite a doppia avvolgimento.

Quando si tratta di riduttori di ingranaggi a vite a doppia avvolgimento, dobbiamo menzionare la trasmissione del marcia a vite piane.

Già nel 1922, gli Stati Uniti furono prodotti la trasmissione degli ingranaggi per vermi aerei. A quel tempo, veniva utilizzato principalmente per l'indicizzazione di precisione, come telescopi astronomici, strumenti di misurazione degli ingranaggi, macchine a incisione della linea circolare, ecc. E solo grandi rapporti di trasmissione erano applicabili in quel momento.

Nel 1951, Sato dal Giappone inventò la trasmissione elicoidale per gli ingranaggi del verme, che si espandeva da grandi rapporti di trasmissione a rapporti di trasmissione piccoli e medi.

In Cina, la ricerca sugli ingranaggi del worm planari è iniziata nei primi anni '60, quando il Mechanical Science Research Institute del Primo Ministero dell'industria delle costruzioni di macchine ha iniziato la ricerca. Da allora, l'Istituto ha superato molte difficoltà tecniche, riducendo continuamente la distanza centrale della coppia di turbine planare e il diametro dell'ingranaggio dei vermi, rendendo l'attrezzatura a vite senza fine più precisa.

Nel 1971, lo stabilimento di macchinari di Shougang Group in Cina ha creato la prima serie di ingranaggi per vermi avvolgenti in aereo basati sulla produzione di ingranaggi a vite elicoidali e li ha usati ufficialmente nella produzione industriale. Pertanto, il riduttore di ingranaggi a vite a doppia avvolgimento è senza dubbio un dispositivo di trasmissione inventato dai cinesi.

(2) Vantaggi dei riduttori di ingranaggi a doppia avvolgimento

Il doppio riduttore del verme toroidale avvolgente è composto principalmente da un piano toroidale a doppia avvolgimento del piano, una ruota del verme e un alloggiamento. Il piano a doppio worm toroidale che avvolge il piano utilizza un piano come superficie genitore e attraverso il movimento circolare relativo, include la superficie del dente del verme toroidale e quindi utilizza la superficie del dente del verme come superficie genitore e avvolge la superficie del dente della ruota del verme attraverso il movimento relativo.

Rispetto ai vermi cilindrici, il doppio riduttore di marcia a vite toroidale avvolge due ovvi vantaggi. Uno è la grande capacità di portamento del carico, poiché la generatrice di contorni esterne del doppio verme toroidale avvolgente determina che più denti possono entrare nel meshing, aumentando l'area di contatto e riducendo la pressione della superficie del dente.

L'altro vantaggio del doppio riduttore del verme toroidale avvolgente è la sua alta efficienza. Nel doppio riduttore del verme toroidale avvolgente, la superficie del dente del verme è precisamente macinata dopo l'indurimento, sia la durezza della superficie del dente che il livello di rugosità della superficie del dente sono stati migliorati, il che può ottenere una precisione a forma di dente molto elevata. E poiché l'area di contatto della superficie del dente è grande e la lunghezza totale della linea di contatto è aumentata, l'efficienza può essere notevolmente migliorata.

(3) Fatti sul riduttore di attrezzatura per vermi a doppia avvolgimento di SGR

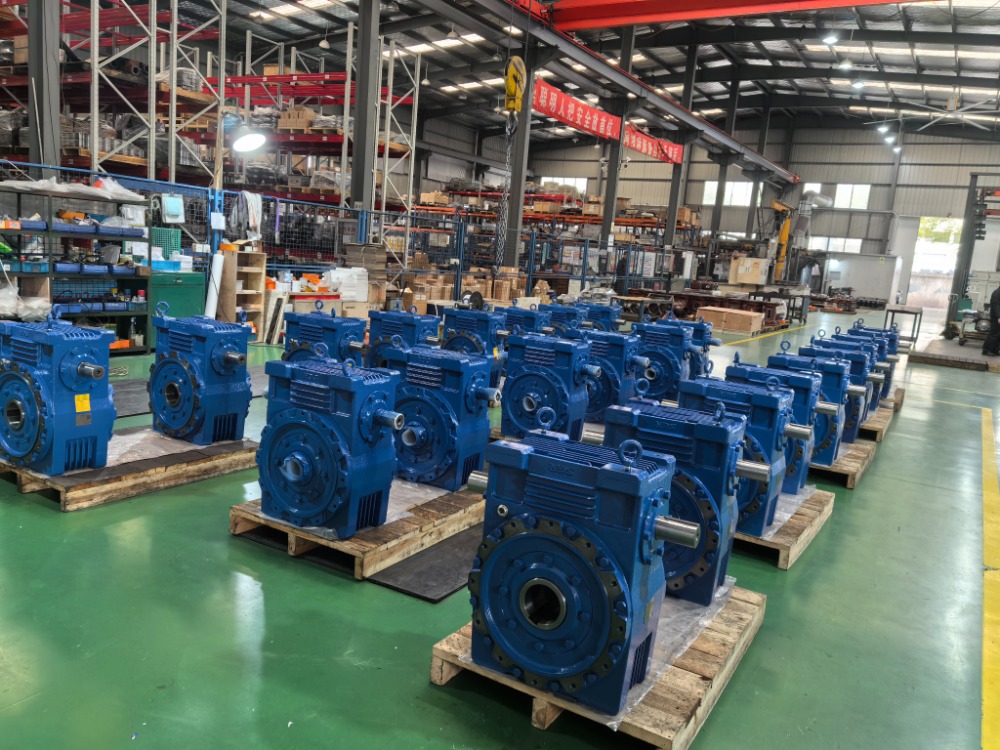

Come pioniere nel campo della trasmissione meccanica, il produttore di riduttori di ingranaggi planetari SGR ha anche progettato e prodotto il riduttore di ingranaggi a vite senza avvio della serie C.

Questo doppio riduttore di marcia a vite toroidale viene elaborato macinando dopo la carburizzazione e la tempra con 20 crmnti e la ruota del verme è composta da bronzo in lega ad alte prestazioni, che può mantenere resistenza all'usura a lungo termine, alta efficienza di trasmissione e lunga durata. Rispetto alle coppie cilindriche di vermi e ruote del verme delle stesse specifiche, la capacità di portamento del carico e l'efficienza della trasmissione sono significativamente migliorate. In condizioni di grande rapporto di velocità, ha prestazioni di auto-blocco meccaniche, che possono effettivamente migliorare le prestazioni di sicurezza dei macchinari.

La tendenza allo sviluppo dei prodotti a doppio avvio avvolgente è la miniaturizzazione, l'alta velocità, il basso rumore e l'alta affidabilità. Il doppio riduttore di vermi avvolgenti di SGR, che ha elevata efficienza, alta resistenza all'usura, durata di lunga durata e alta affidabilità, ed è costantemente innovante nella progettazione, nel processo, nella produzione e nell'assemblaggio, sarà sicuramente favorito dal mercato. （Autore: SGR, Angie Zhang）
