Parametri chiave per la selezione di un riduttore di marcia cilindrico

Scegliere il diritto Riduttore di marcia cilindrico è fondamentale per l'efficienza e la longevità di qualsiasi sistema meccanico. Non si tratta solo di trovare un componente adatto; Si tratta di abbinare le capacità del riduttore con le esigenze specifiche della tua applicazione. Questa guida ti guiderà attraverso i parametri essenziali da considerare, dalla potenza e dalla velocità al materiale e alla lubrificazione, assicurandoti di prendere una decisione informata.

Comprensione dei requisiti di carico e di alimentazione

Il primo passo per selezionare un Riduttore di marcia cilindrico è valutare accuratamente i requisiti di potenza e coppia dell'applicazione. I componenti non corrispondenti possono portare a fallimenti prematuri, inefficienza o persino danni al sistema. Una comprensione dettagliata di questi parametri garantisce che il riduttore possa gestire il carico di lavoro senza essere eccessivo.

Coppia di potenza e output di ingresso

L'energia di ingresso è l'energia fornita al riduttore, in genere da un motore. La coppia di uscita è la forza di rotazione che il riduttore offre alla macchina guidata. Questi due parametri sono inversamente correlati attraverso il rapporto di ingranaggio. Comprendere questa relazione è cruciale per le dimensioni adeguate.

• Potenza di input: Questa è la potenza fornita dal motore. Viene in genere misurato in chilowatt (KW) o potenza (HP).
• Coppia di output: Questa è la forza di torsione che il riduttore trasmette al carico. Viene misurato in Newton-Meters (NM) o pollici (lb-in).
• Confronto: Una potenza di input più elevata e un rapporto di riduzione più elevato comporteranno generalmente una coppia di uscita più elevata.

Velocità di input e output

Le velocità in cui opera il riduttore sono importanti quanto la potenza. La velocità di ingresso è determinata dal numero di giri del motore, mentre la velocità di uscita è un risultato diretto del rapporto di marcia. Questa relazione è fondamentale per raggiungere la velocità operativa desiderata per la tua applicazione.

• Velocità di input: La velocità dell'albero del motore si collegava al verme.
• Velocità di uscita: La velocità dell'albero del cambio, che è la velocità di ingresso divisa per il rapporto di marcia.
• Relazione: Un rapporto di marcia più elevato comporterà una velocità di uscita inferiore. Ad esempio, una velocità di ingresso di 1450 giri / min e un rapporto di ingranaggio 30: 1 produrrà una velocità di uscita di circa 48,3 giri / min. Questa è la chiave per Calcolo di riduzione della velocità .

Esplorare i rapporti degli ingranaggi e l'efficienza

Il rapporto di attrezzatura e l'efficienza complessiva sono il cuore di qualsiasi Riduttore di marcia cilindrico . Un rapporto più elevato fornisce una moltiplicazione di coppia maggiore ma spesso viene fornito con un compromesso di efficienza. Comprendere questo equilibrio è essenziale per le applicazioni che richiedono sia alta forza che conservazione energetica.

Rapporto di attrezzatura e le sue implicazioni

Il rapporto di ingranaggio è il rapporto tra il numero di denti sulla ruota del verme e il numero di avviamenti sul verme. Influenza direttamente la riduzione della velocità e l'aumento della coppia. Per applicazioni come piccoli cambi di vermi , un rapporto elevato può ottenere una significativa riduzione della velocità in una forma compatta.

• Rapporto basso (ad es., 5: 1 a 30: 1): Offre una maggiore efficienza ma meno moltiplicazione della coppia.
• Rapporto elevato (ad es., 60: 1 a 100: 1): Fornisce un'uscita di coppia elevata e una significativa riduzione della velocità. Questo è un requisito comune in a cambio worm per la cintura del trasporto .

Efficienza e generazione di calore

L'efficienza è il rapporto tra potenza di output e potenza di input. Gli ingranaggi del verme sono noti per una bassa efficienza rispetto ad altri tipi di marcia, in particolare ad alti rapporti. Questa energia persa viene convertita in calore, il che può influire sulle prestazioni e nella durata della vita del riduttore. Comprendere questo è la chiave per a Guida alla lubrificazione del riduttore di worm ingranaggio , poiché una corretta lubrificazione aiuta a gestire questo calore.

• Efficienza: Varia in modo significativo con il rapporto di ingranaggio e l'angolo di piombo del verme. Rapporti più elevati portano a una minore efficienza.
• Calore: Una conseguenza diretta dell'inefficienza. Il calore eccessivo può degradare il lubrificante, danneggiare le guarnizioni e ridurre la vita dei componenti.

Materiali, installazione e manutenzione

Le caratteristiche fisiche e i requisiti di manutenzione di a Riduttore di marcia cilindrico sono importanti quanto i parametri operativi. I materiali utilizzati, il metodo di installazione e il programma di lubrificazione contribuiscono tutti alle prestazioni e all'affidabilità complessive del riduttore.

Materiali e costruzione

La scelta dei materiali influisce direttamente sulla durata del riduttore e sulla capacità di portamento del carico. Il worm è in genere realizzato in acciaio temprato e la ruota del verme è realizzata in bronzo, creando un abbinamento a bassa attrezzatura e resistente alle spalle.

• Verme: Spesso realizzato in acciaio indurito, macinato a una finitura elevata per ridurre l'attrito.
• Worm Wheel: In genere getta il bronzo, che è più morbido del verme per ridurre al minimo l'usura sul componente più costoso.
• Alloggio: Di solito ghisa o alluminio, scelto per le sue proprietà di rigidità e dissipazione del calore. L'alluminio è più leggero, mentre la ghisa è più robusta.

Montaggio e lubrificazione

Il montaggio adeguato e un programma di lubrificazione costante sono essenziali per la longevità. Il montaggio può essere un monte di flangia universale, un design montato sul piede o montato su alberi. Il metodo di lubrificazione, pieno di grasso o pieno di petrolio, è fondamentale per ridurre l'attrito e la gestione del calore.

Orientamento di montaggio

• Montato sul piede: Il tipo più comune, con il riduttore imbullonato su una superficie piana.
• Montato sulla flangia: Ideale per le applicazioni in cui il riduttore deve essere collegato direttamente a una macchina o al motore.
• Montato su albero: Il riduttore è montato direttamente sull'albero guidato.

Lubrificazione e manutenzione

• Tipo di lubrificante: Dipende dalla velocità operativa, dalla temperatura e dal carico. Gli oli sintetici vengono spesso utilizzati per applicazioni ad alta temperatura o ad alta velocità.
• Programma di manutenzione: Controlli regolari dei livelli di olio e delle variazioni di olio programmate sono fondamentali per prevenire l'usura prematura. Questa è una parte fondamentale di qualsiasi Piano di manutenzione del riduttore di worm ingranaggio .

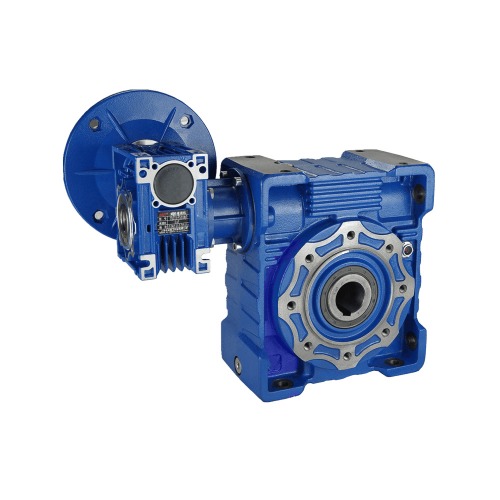

Cambio worm cilindrico a doppio stadio
