La differenza tra riduttori epicicloidali coassiali e ad angolo retto

Riduttori epicicloidali rappresentano una delle soluzioni più efficienti e compatte per la trasmissione di potenza nei macchinari industriali. Comprendere le differenze fondamentali tra le configurazioni coassiale e ad angolo retto è fondamentale per selezionare il sistema ottimale per applicazioni specifiche. Questa guida completa esplora i principi operativi, le caratteristiche prestazionali e i casi d'uso ideali di entrambi i progetti, evidenziando al tempo stesso le preferenze dei produttori specializzati Shanghai SGR Heavy Industry Machinery Co., Ltd. sfruttare l'ingegneria avanzata per fornire soluzioni ad alte prestazioni.

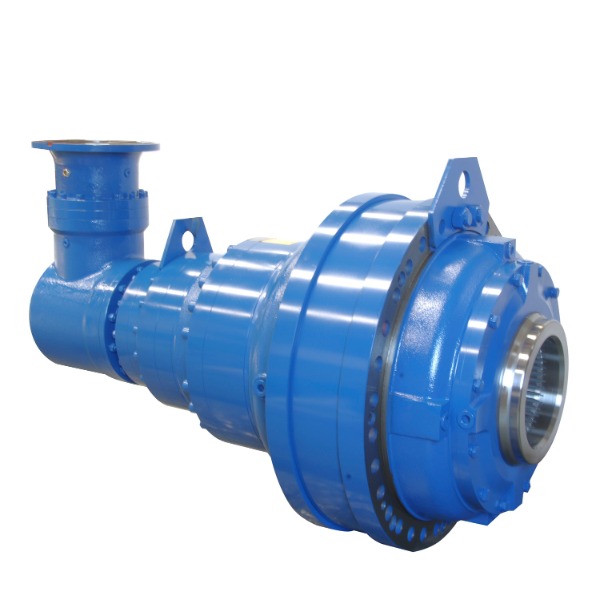

Riduttore epicicloidale con flangia di ingresso ad angolo retto con coppia di uscita elevata con motore

Comprendere i fondamenti del riduttore epicicloidale

Prima di esaminare configurazioni specifiche, è essenziale comprendere i principi di base che rendono i sistemi di ingranaggi planetari particolarmente efficaci in numerosi settori. Il riduttore epicicloidale, noto anche come riduttore epicicloidale, è dotato di un ingranaggio solare centrale, più ingranaggi planetari montati su un supporto e una corona dentata esterna che si ingrana con i pianeti. Questa disposizione crea più percorsi di potenza, distribuendo il carico su diversi punti di contatto per un'eccezionale densità di coppia ed efficienza.

• Trasmissione di potenza compatta con elevati rapporti coppia/peso
• Percorsi di alimentazione multipli che distribuiscono il carico su diverse maglie di ingranaggi
• Efficienza superiore grazie all'attrito radente ridotto al minimo
• Capacità di posizionamento precise con gioco minimo
• Eccellente assorbimento del carico d'urto grazie alla condivisione del carico

Componenti principali e loro funzioni

Ogni sistema di ingranaggi planetari comprende diversi componenti critici che lavorano in armonia per trasmettere potenza in modo efficiente. L'ingranaggio solare funge da componente di input centrale, mentre gli ingranaggi planetari ruotano attorno ad esso e si ingranano contemporaneamente sia con l'ingranaggio solare che con quello ad anello. Il gruppo porta-satelliti collega i pianeti e fornisce l'uscita nella maggior parte delle configurazioni standard, sebbene diverse disposizioni possano produrre vari rapporti di velocità e direzioni.

• Ingranaggio centrale: componente centrale che riceve potenza in ingresso
• Ingranaggi planetari: tipicamente tre o più ingranaggi che orbitano attorno all'ingranaggio solare
• Portasatelliti: componente strutturale che mantiene in posizione gli ingranaggi satelliti
• Corona dentata: ingranaggio esterno con denti interni che racchiude il sistema
• Meccanismo di uscita: varia in base alla configurazione (portante, anello o sole)

Riduttori epicicloidali coassiali: progettazione e applicazioni

I riduttori epicicloidali coassiali sono dotati di alberi di ingresso e di uscita allineati lungo lo stesso asse di rotazione, creando un percorso di trasmissione della potenza lineare con un'efficienza eccezionale. Questa configurazione è particolarmente apprezzata nelle applicazioni in cui i vincoli di spazio e la semplicità di allineamento sono considerazioni primarie. La simmetria intrinseca dei design coassiali contribuisce alla distribuzione equilibrata del carico e alle vibrazioni minime, rendendoli ideali per applicazioni di precisione.

• Gli alberi di ingresso e di uscita condividono lo stesso asse di rotazione
• Efficienza eccezionale (spesso 97% o superiore per fase)
• Dimensioni radiali compatte con elevata densità di potenza
• Minima generazione di vibrazioni e rumore
• Procedure di montaggio e allineamento semplificate

Caratteristiche prestazionali dei progetti coassiali

I vantaggi prestazionali dei riduttori epicicloidali coassiali li rendono adatti per applicazioni impegnative in vari settori. La loro elevata efficienza deriva da una minima perdita di potenza attraverso le maglie degli ingranaggi, mentre il loro fattore di forma compatto consente l'integrazione in ambienti con vincoli di spazio. La natura equilibrata dei sistemi planetari riduce naturalmente le vibrazioni, contribuendo a una maggiore durata dei componenti e a una migliore stabilità operativa.

Riduttori epicicloidali ad angolo retto: progettazione e applicazioni

I riduttori epicicloidali ad angolo retto incorporano uno stadio di ingranaggio conico che reindirizza la trasmissione di potenza di 90 gradi, creando soluzioni versatili per applicazioni con requisiti di ingresso e uscita perpendicolari. Questa configurazione combina la robustezza degli ingranaggi epicicloidali con la flessibilità direzionale degli ingranaggi conici, offrendo vantaggi unici nell'ottimizzazione del layout dei macchinari. Il riduttore epicicloidale ad angolo retto il design è particolarmente vantaggioso quando il motore primo deve essere posizionato parallelamente al componente condotto.

• Trasmissione di potenza a 90 gradi tra ingresso e uscita
• Configurazione salvaspazio per layout specifici di macchinari
• Combinazione di tecnologie di ingranaggi planetari e conici
• Eccellente flessibilità di montaggio in spazi ristretti
• Disponibili in varie configurazioni di uscita (albero pieno, albero cavo)

Caratteristiche prestazionali dei progetti ad angolo retto

I riduttori epicicloidali ad angolo retto offrono caratteristiche prestazionali uniche che li rendono indispensabili in applicazioni specifiche. L'inclusione di uno stadio di ingranaggi conici introduce diverse considerazioni sull'efficienza fornendo allo stesso tempo un'inestimabile flessibilità direzionale. Comprendere questi parametri prestazionali è essenziale per una corretta progettazione e selezione dell'applicazione.

Analisi comparativa: riduttori epicicloidali coassiali e ad angolo retto

La scelta tra riduttori epicicloidali coassiali e ad angolo retto richiede un'attenta considerazione dei requisiti applicativi, dei vincoli spaziali e delle priorità prestazionali. Ogni configurazione offre vantaggi distinti che la rendono più adatta a scenari specifici. Questa analisi comparativa esamina le differenze critiche per orientare il processo di selezione.

• Differenze nella disposizione degli alberi e il loro impatto sulla progettazione della macchina
• Confronti di efficienza tra intervalli operativi
• Densità di coppia e capacità di trasmissione di potenza
• Vantaggi e limitazioni specifiche dell'applicazione
• Considerazioni sui costi durante tutto il ciclo di vita dell'apparecchiatura

Confronto tra efficienza e trasmissione di potenza

L'efficienza rappresenta uno dei differenziatori più significativi tra i riduttori epicicloidali coassiali e quelli ad angolo retto. Il percorso di potenza diretto dei modelli coassiali riduce al minimo le perdite di energia, mentre le configurazioni ad angolo retto subiscono ulteriori perdite sull'interfaccia dell'ingranaggio conico. Questa differenza di efficienza diventa sempre più importante nelle applicazioni a ciclo elevato in cui il consumo energetico incide in modo significativo sui costi operativi.

Linee guida per la selezione specifiche dell'applicazione

La scelta ottimale tra riduttori epicicloidali coassiali e angolari dipende fortemente dai requisiti e dai vincoli dell'applicazione specifica. I design coassiali tipicamente eccellono nelle applicazioni che richiedono la massima efficienza e una trasmissione di potenza diretta, mentre le configurazioni ad angolo retto risolvono sfide spaziali specifiche. La comprensione di queste linee guida applicative garantisce la corretta selezione del riduttore per garantire affidabilità e prestazioni a lungo termine.

• Coassiale preferito per: esigenze di alta efficienza, applicazioni ad azionamento diretto
• Angolo retto preferito per: layout con vincoli di spazio, trasmissione di potenza a 90°
• Entrambe le configurazioni sono adatte per: applicazioni a coppia elevata, posizionamento di precisione
• Considerazioni speciali per: ambienti difficili, accessibilità per la manutenzione
• Fattori di costo del ciclo di vita: investimento iniziale ed efficienza operativa

Ingegneria avanzata nei moderni sistemi di ingranaggi planetari

Il design contemporaneo del riduttore epicicloidale incorpora principi ingegneristici e tecnologie di produzione avanzati per raggiungere livelli di prestazioni senza precedenti. Alle aziende piace Shanghai SGR Heavy Industry Machinery Co., Ltd. impiegano sofisticati sistemi di ottimizzazione della progettazione e apparecchiature di produzione di precisione per produrre riduttori che soddisfano rigorosi standard di settore. Il loro team di ricerca e sviluppo, composto da dottorandi e ingegneri senior, ha sviluppato sistemi specializzati tra cui Riduttore planetario e il sistema di progettazione di ottimizzazione degli ingranaggi a vite senza fine planare a doppio avvolgimento.

• Ottimizzazione avanzata del profilo dei denti per la distribuzione del carico
• Produzione di precisione con macchinari CNC
• Test completi con sistemi di test di potenza ed efficienza
• Materiali innovativi e processi di trattamento termico
• Sistemi integrati di progettazione, produzione e servizi tecnici

Innovazione nella progettazione di riduttori epicicloidali a bassa rumorosità

La riduzione del rumore rappresenta un obiettivo significativo nello sviluppo dei moderni riduttori epicicloidali, in particolare poiché le industrie implementano standard ambientali e sul posto di lavoro più rigorosi. Gli approcci ingegneristici avanzati includono modifiche ottimizzate dei denti, tolleranze di produzione di precisione e tecniche specializzate di smorzamento delle vibrazioni. La ricerca di riduttore epicicloidale a bassa rumorosità soluzioni è diventato un elemento di differenziazione competitiva tra i principali produttori.

• Rettifica di precisione dei denti degli ingranaggi per caratteristiche di ingranamento ottimali
• Selezione avanzata dei cuscinetti e tecniche di montaggio
• Ottimizzazione del design dell'alloggiamento per lo smorzamento delle vibrazioni
• Ingegneria dei sistemi di lubrificazione per la riduzione del rumore
• Test completi con apparecchiature di misurazione acustica

Selezione del riduttore epicicloidale giusto per la tua applicazione

La corretta selezione del riduttore epicicloidale richiede una valutazione sistematica di molteplici parametri tecnici e considerazioni operative. Oltre alla decisione di base tra coassiale e angolo retto, gli ingegneri devono considerare i requisiti di coppia, i rapporti di velocità, le condizioni ambientali e le aspettative del ciclo di vita. Questo quadro di selezione aiuta a identificare la configurazione ottimale evitando le insidie ​​​​comuni nelle specifiche del riduttore.

• Valutazione completa dei requisiti di coppia e velocità
• Analisi dei vincoli di montaggio e delle limitazioni spaziali
• Valutazione dei fattori ambientali e del ciclo di lavoro
• Considerazione dei requisiti di manutenzione e di accessibilità
• Analisi del costo totale di proprietà oltre il prezzo di acquisto iniziale

Sviluppo delle specifiche tecniche

La creazione di specifiche tecniche complete rappresenta un passaggio fondamentale nel processo di selezione del riduttore epicicloidale. Specifiche ben definite garantiscono che il riduttore selezionato funzionerà in modo affidabile per tutta la vita utile prevista, soddisfacendo al tempo stesso tutti i requisiti applicativi. Questo processo dovrebbe comprendere sia parametri prestazionali che caratteristiche fisiche.

Domande frequenti

Qual è la durata tipica di un riduttore epicicloidale?

La durata di servizio di un riduttore epicicloidale varia in modo significativo in base alle condizioni di applicazione, alle pratiche di manutenzione e alle caratteristiche del carico. In condizioni operative adeguate e con una manutenzione adeguata, i riduttori epicicloidali di alta qualità raggiungono in genere 20.000 ore di durata operativa. I fattori critici che influenzano la longevità includono una corretta lubrificazione, temperature di esercizio entro i limiti di progettazione, evitare carichi d'urto superiori alla capacità nominale e precisione di allineamento. Ai produttori piace Shanghai SGR Heavy Industry Machinery Co., Ltd. progettano i loro riduttori per una maggiore durata attraverso un design robusto, materiali di prima qualità e una produzione di precisione.

In che modo un riduttore epicicloidale raggiunge un'elevata densità di coppia?

I riduttori epicicloidali raggiungono un'eccezionale densità di coppia grazie alla loro esclusiva architettura di ripartizione della potenza. A differenza delle disposizioni di ingranaggi convenzionali che trasmettono potenza attraverso un unico ingranaggio, i sistemi planetari distribuiscono la coppia su più ingranaggi planetari contemporaneamente. Questa condivisione del carico consente progetti più compatti pur gestendo valori di coppia più elevati. Inoltre, la disposizione coassiale crea una distribuzione equilibrata della forza che riduce al minimo i carichi sui cuscinetti e le sollecitazioni sull'alloggiamento, contribuendo ulteriormente alle dimensioni compatte. Il riduttore epicicloidale a coppia elevata rappresenta una delle soluzioni di trasmissione di potenza più efficienti in termini di spazio disponibili.

I riduttori epicicloidali possono essere utilizzati in applicazioni ad alta precisione?

Assolutamente. I riduttori epicicloidali sono eccezionalmente adatti per applicazioni ad alta precisione se fabbricati con tolleranze appropriate e componenti di precisione. Gli indicatori chiave di precisione includono un gioco ridotto (spesso inferiore a 1 arcmin nei modelli di precisione), elevata rigidità torsionale ed eccellente ripetibilità di posizionamento. Per applicazioni che richiedono estrema precisione, specializzate riduttore epicicloidale di precisione i design incorporano caratteristiche come cuscinetti precaricati, ingranaggi rettificati di precisione e profili dei denti ottimizzati. Queste caratteristiche rendono i riduttori epicicloidali ideali per la robotica, l'aerospaziale, le apparecchiature mediche e altre applicazioni che richiedono un controllo esatto del movimento.

Di quale manutenzione necessitano i riduttori epicicloidali?

I riduttori epicicloidali richiedono una manutenzione relativamente minima rispetto a molti altri componenti di trasmissione di potenza, ma una cura adeguata prolunga significativamente la durata. Le attività di manutenzione primaria comprendono la lubrificazione regolare secondo le specifiche del produttore, l'ispezione periodica dell'integrità delle guarnizioni e il monitoraggio di rumori insoliti o aumenti di temperatura. Moderno manutenzione del riduttore epicicloidale Le pratiche enfatizzano il monitoraggio basato sulle condizioni piuttosto che la sostituzione a intervalli fissi, utilizzando l'analisi delle vibrazioni, l'analisi dell'olio e il monitoraggio termico per prevedere le esigenze di manutenzione prima che si verifichi un guasto.

Come faccio a selezionare tra riduttori epicicloidali in linea e ad angolo retto?

La scelta tra riduttori epicicloidali in linea (coassiali) e ad angolo retto dipende principalmente dai vincoli di spazio e dai requisiti di efficienza all'interno della vostra specifica applicazione. I design coassiali offrono un'efficienza più elevata e una densità di coppia generalmente maggiore, rendendoli ideali quando l'allineamento di ingresso e uscita è semplice. Le configurazioni ad angolo retto risolvono le sfide spaziali in cui il motore primo deve essere posizionato perpendicolare al componente condotto, anche se con un leggero compromesso in termini di efficienza a causa dello stadio aggiuntivo degli ingranaggi conici. Considerare il layout completo del sistema, l'accessibilità per la manutenzione e i requisiti di efficienza quando si prende questa decisione di selezione fondamentale.
