Il confronto delle caratteristiche dei riduttori epicicloidali e dei riduttori a vite senza fine

Un riduttore è un meccanismo intermedio che collega la fonte di alimentazione e l'attuatore, abbinando velocità e trasmissione della coppia. Esistono molti tipi di riduttori, inclusi riduttori armonici, riduttori RV, riduttori epicicloidali e riduttori a vite senza fine.

Tra queste tipologie di riduttori, i riduttori epicicloidali e i riduttori a vite senza fine sono entrambi molto comuni nelle trasmissioni meccaniche e nell'automazione industriale e sono i principali prodotti di Shanghai SGR Heavy Industry Machinery Co., Ltd., un produttore di riduttori di lunga data. Con oltre 15 anni di esperienza nella ricerca e sviluppo e nella produzione di riduttori industriali, SGR ha compilato un confronto dettagliato tra riduttori epicicloidali e riduttori a vite senza fine.

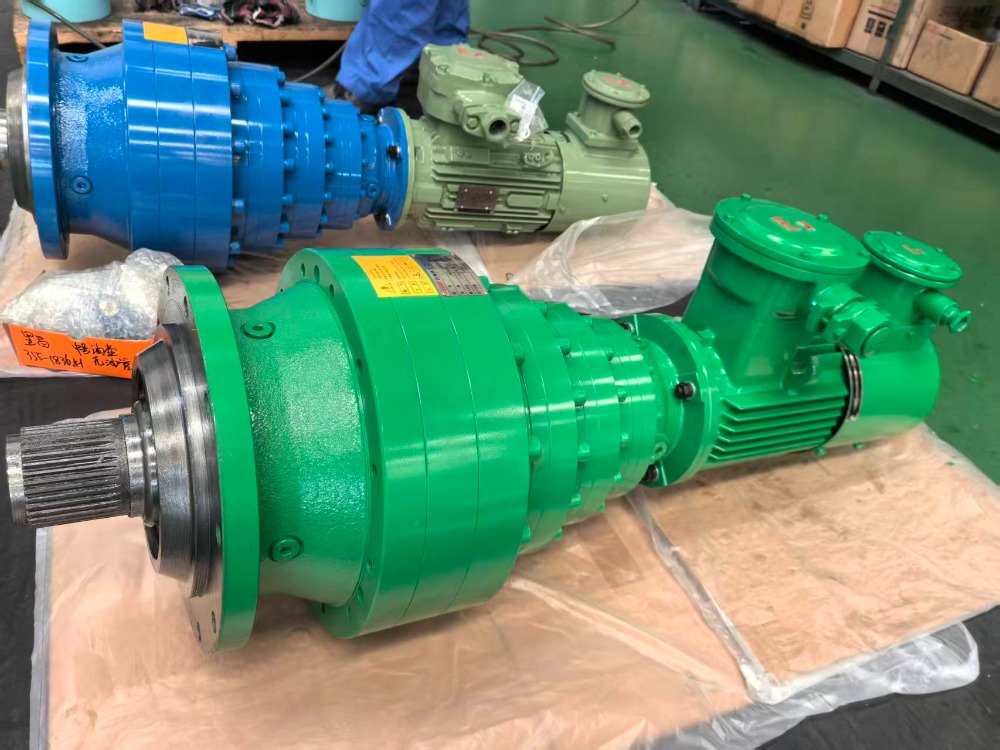

(1) Riduttore epicicloidale

Un riduttore epicicloidale è un dispositivo di trasmissione meccanica costituito da un ingranaggio centrale, ingranaggi planetari, un portasatelliti e una corona dentata interna. Trasmette potenza ruotando una serie di ingranaggi planetari attorno a un ingranaggio centrale e può ottenere un grande effetto di amplificazione della coppia in uno spazio relativamente piccolo.

Quattro caratteristiche principali del riduttore epicicloidale:

1. Alta efficienza di trasmissione e struttura compatta

L'efficienza di trasmissione dei riduttori epicicloidali è solitamente superiore al 90%, con basse perdite di energia ed elevata efficienza di trasmissione. I riduttori epicicloidali utilizzano un sistema di ingranaggi epicicloidali con una struttura relativamente compatta, che li rende adatti a scenari applicativi con spazio limitato.

2. Ampia gamma di rapporti di trasmissione e forte capacità di carico

I riduttori epicicloidali possono ottenere un rapporto di trasmissione maggiore combinando ingranaggi di dimensioni diverse. Poiché più ingranaggi funzionano contemporaneamente, i riduttori epicicloidali hanno una capacità di carico maggiore e possono sopportare carichi radiali e assiali maggiori.

3.Buona stabilità e controllo preciso

Gli ingranaggi di un riduttore epicicloidale sono distribuiti uniformemente e i carichi su ciascun componente sono bilanciati, garantendo una migliore stabilità e scorrevolezza. Attualmente, la maggior parte dei riduttori epicicloidali utilizza un design a gioco ridotto, che riduce il gioco, migliora la precisione della trasmissione e garantisce precisione e stabilità della trasmissione durante il funzionamento a lungo termine.

4.Lunga vita e ampia applicazione

La forza uniforme sugli ingranaggi e il processo di produzione di alta qualità conferiscono al riduttore epicicloidale una lunga durata.

Ad esempio, gli ingranaggi dei riduttori epicicloidali SGR sono realizzati in 20CrMnTi, carburato e bonificato, quindi rettificato. Offrono vantaggi come distribuzione del carico su più denti, funzionamento stabile e affidabile ed elevata efficienza meccanica. I riduttori epicicloidali SGR sono ampiamente utilizzati in vari settori industriali, tra cui macchine edili, macchine ausiliarie marine, macchine minerarie e macchine per la stampa e la tintura tessile.

（2）Riduttore a vite senza fine

Un riduttore a vite senza fine ottiene la riduzione della velocità e l'amplificazione della coppia tra gli alberi di ingresso e di uscita attraverso l'ingranamento di una ruota elicoidale e una vite senza fine. La ruota elicoidale è un ingranaggio a forma elicoidale, mentre la vite senza fine è l'albero di trasmissione, tipicamente a forma di spirale. Questo ingranamento tra i due conferisce al riduttore a vite senza fine le sue caratteristiche di trasmissione uniche.

Quattro caratteristiche principali del riduttore a vite senza fine:

1. La struttura compatta può raggiungere un ampio rapporto di riduzione

I riduttori a vite senza fine richiedono solo una ruota elicoidale e una vite senza fine, il che li rende relativamente compatti. In genere hanno un ampio rapporto di riduzione, compreso tra 10:1 e 100:1 o anche superiore, che consente un'elevata coppia erogata e li rende adatti per applicazioni che richiedono un'elevata potenza erogata.

2.Autobloccante unico

I riduttori a vite senza fine hanno una forte proprietà autobloccante, che impedisce alla vite senza fine di ruotare guidando la ruota elicoidale in retromarcia. Ciò aumenta la sicurezza e li rende molto utili nelle applicazioni in cui è necessario impedire la caduta libera del carico. La funzione autobloccante riduce anche il verificarsi di incidenti in ambito meccanico e industriale.

3. Resistente all'usura e durevole, lunga durata

Ora sul mercato, i riduttori a vite senza fine sono generalmente realizzati in bronzo o altri materiali resistenti all'usura, offrendo resistenza all'usura e durata superiori. Questi materiali sono adatti per condizioni operative a lungo termine e con carichi elevati, prolungando la durata del riduttore a vite senza fine.

Inoltre, l'ingranaggio a vite senza fine in un riduttore a vite senza fine utilizza tipicamente un profilo del dente ad evolvente. Questo design garantisce un innesto più fluido tra la vite senza fine e la ruota elicoidale, riducendo gli urti e le vibrazioni, migliorando così l'efficienza della trasmissione e la durata.

4.Funzionamento regolare e basso rumore

Nei riduttori a vite senza fine, l'ingranamento tra la ruota elicoidale e la vite senza fine è molto fluido, riducendo così il rumore. Inoltre, i moderni riduttori a vite senza fine sono generalmente realizzati utilizzando macchine utensili CNC, garantendo l'accuratezza dimensionale di base e la precisione del profilo del dente della vite senza fine e della ruota elicoidale e riducendo significativamente le vibrazioni e il rumore durante il funzionamento.

Ad esempio, la vite senza fine dei riduttori a vite senza fine SGR è realizzata in 20CrMnTi, carburata e bonificata, quindi rettificata, e la ruota elicoidale è costruita in lega di bronzo ad alte prestazioni, con conseguente resistenza all'usura di lunga durata, elevata efficienza di trasmissione e lunga durata.

Rispetto a viti senza fine cilindriche e coppie di ingranaggi a vite senza fine simili, offre una capacità di carico e un'efficienza di trasmissione notevolmente migliorate. Dispone inoltre di autobloccaggio meccanico a rapporti ad alta velocità, migliorando efficacemente la sicurezza dei macchinari. La SGR, in collaborazione con le università competenti, ha condotto una ricerca sistematica su progettazione, processo, produzione, assemblaggio e test, sperando di promuovere lo sviluppo e la promozione di questa innovativa tecnologia di trasmissione inventata dai cinesi. Le dimensioni di montaggio sono intercambiabili con i riduttori a vite senza fine CAVEX® di una società straniera e anche i componenti chiave della trasmissione possono essere personalizzati.

（3）Le differenze nei campi di applicazione dei due riduttori

I riduttori epicicloidali sono adatti per applicazioni che richiedono un'elevata efficienza di trasmissione, una trasmissione precisa e un rapporto di riduzione ridotto. Aree di applicazione e attrezzature specifiche spesso includono: linee di produzione automatizzate, escavatori, gru, attrezzature minerarie, turbine eoliche, attrezzature per la lavorazione alimentare, macchine tessili, macchine da stampa, ecc.

I riduttori a vite senza fine sono adatti per i settori industriali e meccanici che richiedono elevata coppia erogata, forte autobloccaggio e ampio rapporto di riduzione. Aree di applicazione specifiche includono: gru, argani, ascensori, piattaforme di sollevamento, sistemi di nastri trasportatori, macchinari per l'imballaggio, apparecchiature per la lavorazione alimentare, apparecchiature chimiche, apparecchiature per la stampa e alcuni macchinari agricoli.

I riduttori epicicloidali e i riduttori a vite senza fine presentano ciascuno i propri vantaggi unici e scenari applicabili. Nelle applicazioni industriali e meccaniche, il riduttore da selezionare dipende in ultima analisi dalle esigenze applicative specifiche e dai requisiti dell'ambiente di lavoro. (Autore, SGR, Angie Zhang)
