Comprendere i riduttori a vite senza fine a doppio avvolgimento: un tuffo nel design e nell'applicazione

Nel mondo della trasmissione di potenza, ottenere una coppia elevata e un funzionamento regolare in uno spazio compatto è una sfida ingegneristica costante. Tra le varie soluzioni, l riduttore a vite senza fine a doppio avvolgimento si distingue per un design unico ed estremamente efficace per applicazioni impegnative. A differenza degli ingranaggi a vite senza fine standard, questa configurazione offre un contatto superficiale significativamente maggiore tra la vite senza fine e l'ingranaggio, con conseguente capacità di carico e durata superiori. Questo articolo fornisce un'esplorazione completa della tecnologia degli ingranaggi a vite senza fine a doppio avvolgimento, dei suoi vantaggi, dei casi d'uso ideali e dei criteri di selezione critici per aiutarti a comprendere il suo ruolo fondamentale nei macchinari moderni.

Che cos'è una trasmissione a vite senza fine a doppio avvolgimento?

Una trasmissione a vite senza fine a doppio avvolgimento è un tipo specializzato di sistema di ingranaggi in cui sia la vite senza fine (la vite) che l'ingranaggio a vite senza fine (la ruota) sono a forma di gola o di clessidra. Ciò significa che la vite senza fine avvolge l'ingranaggio e, contemporaneamente, l'ingranaggio avvolge la vite senza fine. Questa azione a doppio avvolgimento crea un'area di contatto molto più ampia tra i denti accoppiati rispetto a un set di ingranaggi a vite senza fine a singolo avvolgimento o cilindrico. Il vantaggio principale di questo design complesso è la sua capacità di trasmettere carichi di coppia eccezionalmente elevati senza compromettere la compattezza intrinseca dei design degli ingranaggi a vite senza fine. La geometria complessa richiede una produzione di precisione ma premia con prestazioni senza precedenti in ambienti difficili.

• Area di contatto aumentata: Il design a gola consente a più denti di condividere il carico contemporaneamente, riducendo drasticamente lo stress sui singoli denti degli ingranaggi.
• Produzione di precisione: La produzione di questi componenti richiede macchinari CNC avanzati e un rigoroso controllo di qualità per garantire un accoppiamento perfetto e prestazioni ottimali.
• Distribuzione del carico superiore: Il carico non è concentrato su un unico punto ma è distribuito su una superficie più ampia, riducendo al minimo l'usura.

Vantaggi principali degli ingranaggi a vite senza fine a doppio avvolgimento

La geometria unica del riduttore a vite senza fine a doppio avvolgimento si traduce in diversi vantaggi operativi distinti che lo rendono la scelta preferita per le applicazioni pesanti. Questi riduttori sono progettati per eccellere dove altri potrebbero fallire, offrendo una combinazione di potenza, affidabilità e longevità. I seguenti punti descrivono in dettaglio i vantaggi principali che distinguono questo design del cambio dalle sue controparti.

• Maggiore capacità di coppia: L'area di contatto ampliata consente al sistema di gestire carichi d'urto e sostenere un'elevata coppia erogata in modo più efficace rispetto agli ingranaggi a vite senza fine standard.
• Maggiore durata e longevità: Grazie alla riduzione dello stress per unità di superficie, i componenti subiscono una minore usura, con conseguente maggiore durata operativa e ridotte esigenze di manutenzione.
• Design compatto per rapporti di riduzione elevati: Forniscono elevati rapporti di riduzione a stadio singolo in un pacchetto relativamente piccolo, risparmiando spazio prezioso nella disposizione del macchinario.
• Funzionamento più silenzioso: L'innesto fluido e multi-dente spesso si traduce in prestazioni più silenziose e fluide, il che è fondamentale negli ambienti sensibili al rumore.

Confronto: ingranaggi a vite senza fine a doppio avvolgimento e standard

Quando si seleziona un riduttore, è fondamentale comprendere le differenze di prestazioni tra un ingranaggio a vite senza fine cilindrico a doppio avvolgimento e uno standard. La tabella seguente illustra le principali distinzioni che influiscono sull'idoneità dell'applicazione.

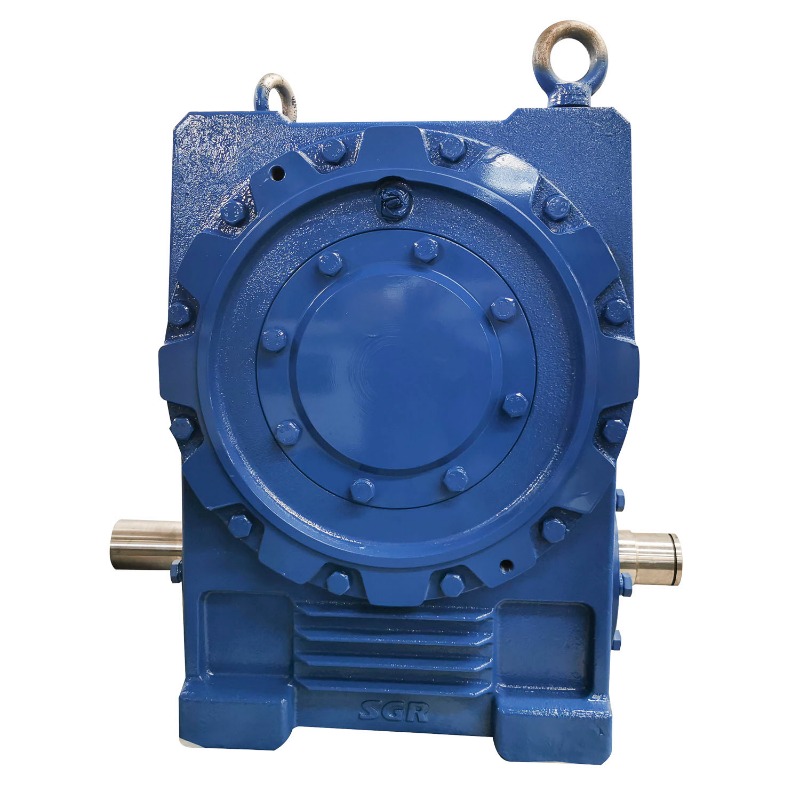

Riduttore a vite senza fine a doppio avvolgimento ad alta efficienza

Ottimizzazione delle prestazioni con il design degli ingranaggi a doppio avvolgimento

Per sfruttare appieno le capacità di a design degli ingranaggi a doppio avvolgimento , diversi fattori devono essere attentamente considerati. L'ottimizzazione non riguarda solo la selezione del cambio; si tratta di integrarlo correttamente in un sistema. Un corretto allineamento, lubrificazione e gestione termica sono fondamentali per raggiungere le prestazioni e la durata di servizio promesse. Ignorare questi aspetti può annullare i vantaggi intrinseci di questo design robusto.

• Allineamento di precisione: Il disallineamento è una delle principali cause di fallimento. Queste unità devono essere installate con estrema cura per garantire che la vite senza fine e l'ingranaggio siano perfettamente posizionati l'uno rispetto all'altro.
• Sistemi di lubrificazione avanzati: L'elevato contatto strisciante genera calore. Un sistema di lubrificazione dedicato con olio di alta qualità e ad alta viscosità è essenziale per ridurre l'attrito, dissipare il calore e prevenire l'usura.
• Gestione termica: Per operazioni continue a carico elevato, potrebbero essere necessari metodi di raffreddamento esterni come ventole o scambiatori di calore per mantenere temperature operative ottimali.
• Selezione del materiale: La vite senza fine è generalmente realizzata in acciaio temprato, mentre l'ingranaggio è spesso realizzato in una lega di bronzo più morbida per gestire in modo efficace le caratteristiche di attrito e usura.

Applicazioni industriali di riduttori a vite senza fine per carichi pesanti

La natura robusta di riduttori a vite senza fine per carichi pesanti li rende indispensabili nei settori in cui le apparecchiature sono spinte al limite. La loro capacità di fornire una coppia massiccia in un ingombro compatto e di resistere a carichi d'urto improvvisi li rende una pietra angolare dei macchinari pesanti. Dallo spostamento di pesi immensi nel settore minerario al posizionamento preciso nel settore aerospaziale, questi riduttori sono gli eroi non celebrati del controllo del movimento.

• Estrazione mineraria e lavorazione dei minerali: Utilizzato in nastri trasportatori, frantoi e paranchi dove l'affidabilità in condizioni di carico estremo non è negoziabile.
• Attrezzatura da costruzione: Indispensabile per le unità di rotazione degli escavatori, i meccanismi di orzata delle gru e i tamburi delle betoniere.
• Movimentazione dei materiali:
• Acciaierie e Laminatoi: Impiegato in tavole a rulli e manipolatori che movimentano il metallo rovente sotto una forza tremenda.
• Aerospaziale e Difesa: Trovato nei sistemi di lancio missilistici e nei meccanismi di posizionamento satellitare che richiedono movimenti precisi sotto stress elevato.

Selezione di un cambio con riduzione della coppia elevata

Scegliere il giusto riduttore a coppia elevata è una decisione fondamentale che influisce sull'efficienza, sui costi e sull'affidabilità dell'intero sistema. Il processo di selezione va oltre la semplice revisione dei valori di coppia e prevede uno sguardo olistico ai requisiti dell'applicazione, alle condizioni ambientali e ai costi del ciclo di vita. Un approccio metodico ti garantisce di ottenere un riduttore non solo adeguato, ma ottimale per le tue esigenze specifiche.

• Definire le caratteristiche del carico: Analizzare la natura del carico (costante, variabile, shock), la sua entità e la coppia di avviamento richiesta.
• Determinare il rapporto di riduzione e la velocità di uscita: Calcola il rapporto necessario per ottenere la velocità di uscita desiderata dal numero di giri del motore di ingresso.
• Valutare le condizioni ambientali: Considera fattori come la temperatura ambiente, la presenza di polvere o umidità e lo spazio disponibile per l'installazione.
• Valutare il fattore di servizio: Selezionare sempre un riduttore con un fattore di servizio che tenga conto dei potenziali sovraccarichi e della gravità dell'applicazione.
• Considera il costo del ciclo di vita: Guarda oltre il prezzo di acquisto iniziale. Considerare la manutenzione prevista, l'efficienza energetica e i costi relativi ai tempi medi.

Specifiche chiave da rivedere

Quando si esaminano le schede tecniche del produttore per a riduttore di velocità con ingranaggio a vite senza fine , presta molta attenzione a queste specifiche critiche per garantire una corrispondenza perfetta per la tua applicazione.

Domande frequenti

Qual è la differenza principale tra un ingranaggio a vite senza fine a singolo e doppio avvolgimento?

La differenza fondamentale sta nella loro geometria. In un set di ingranaggi a vite senza fine a singolo avvolgimento (o cilindrico), solo l'ingranaggio a vite senza fine ha una gola per avvolgere parzialmente la vite senza fine cilindrica. Nell'a riduttore a vite senza fine a doppio avvolgimento , sia il verme che l'ingranaggio hanno la gola. Questo crea un verme a forma di clessidra che avvolge l'ingranaggio e un ingranaggio che contemporaneamente avvolge il verme. Questa azione a doppio avvolgimento si traduce in un'area di contatto significativamente più ampia tra i denti in presa, che è la chiave per la sua maggiore capacità di coppia e durata rispetto al design a avvolgimento singolo.

Perché i riduttori a vite senza fine a doppio involucro sono più costosi?

Il costo più elevato di a riduttore a vite senza fine a doppio avvolgimento è direttamente attribuito al suo complesso processo di produzione. La geometria a forma di clessidra sia della vite senza fine che dell'ingranaggio è estremamente difficile da produrre. Richiede macchinari CNC specializzati e di precisione e un rigoroso controllo di qualità per garantire che i due componenti si adattino perfettamente all'ampia area di contatto. I tempi di lavorazione aggiuntivi, le competenze e i processi di ispezione coinvolti nella creazione di questa precisa azione coniugata contribuiscono a un costo iniziale più elevato rispetto ai riduttori a vite senza fine standard, sebbene ciò sia spesso giustificato dalle loro prestazioni superiori e dalla longevità in applicazioni impegnative.

Come posso mantenere una trasmissione a vite senza fine a doppio avvolgimento?

Mantenere un trasmissione con ingranaggio a vite senza fine a doppio avvolgimento è incentrato sulla corretta lubrificazione e sul monitoraggio delle condizioni. In primo luogo, è fondamentale utilizzare esattamente il tipo e la viscosità del lubrificante specificati dal produttore, poiché l'elevato contatto di scorrimento dipende interamente da un robusto film d'olio. Controllare regolarmente i livelli dell'olio e cercare segni di contaminazione o degrado. In secondo luogo, monitorare la temperatura operativa e ascoltare i cambiamenti nel suono, poiché il surriscaldamento o il rumore insolito possono indicare problemi di disallineamento, sovraccarico o lubrificazione. Infine, aderisci a un rigoroso programma di manutenzione preventiva per i cambi dell'olio e le ispezioni per affrontare in modo proattivo l'usura e garantire la massima durata.

È possibile utilizzare un riduttore a vite senza fine per arrestare o sostenere un carico?

Sì, uno dei vantaggi intrinseci di qualsiasi progetto di ingranaggio a vite senza fine, incluso il doppio avvolgimento tipo, è la sua naturale capacità di impedire la guida in retromarcia. A causa dell'elevato attrito e dell'angolo specifico della filettatura della vite senza fine, il sistema è tipicamente autobloccante. Ciò significa che una forza applicata all'albero di uscita (l'ingranaggio) non può arretrare l'albero di ingresso (la vite senza fine). Questa caratteristica rende riduttore di velocità con ingranaggio a vite senza fines eccellente per applicazioni come trasportatori su piani inclinati, montacarichi e ascensori in cui è richiesto un meccanismo di tenuta a prova di guasto per evitare che il carico scenda in modo incontrollabile in caso di interruzione di corrente.

Quali sono i segni di guasto in un riduttore a vite senza fine per carichi pesanti?

Riconoscere i primi segni di fallimento in a riduttore a vite senza fine per carichi pesanti può prevenire tempi di inattività catastrofici. Gli indicatori chiave includono un notevole aumento della temperatura operativa, che spesso indica problemi di lubrificazione o sovraccarico. Rumori insoliti come stridore, colpi o gemiti eccessivi suggeriscono usura, vaiolatura o disallineamento dei denti degli ingranaggi. Perdite d'olio visibili attorno alle guarnizioni indicano un guasto delle guarnizioni, che può portare a una lubrificazione inadeguata. Infine, una perdita di precisione di posizionamento o un aumento del gioco (libero movimento) nell'albero di uscita sono chiari segni meccanici di usura interna che richiedono un'indagine e una manutenzione immediate.
