Controllo di precisione della trasmissione di potenza: strategie di progettazione e applicazione dei riduttori di attrezzatura planetaria

Concetti di base e principi di lavoro di Riduttori di attrezzatura planetaria

I riduttori di ingranaggi planetari, noti anche come cambi planetari, sono un tipo di dispositivo di trasmissione di precisione e ad alta efficienza. La loro funzione principale è quella di ridurre la velocità e aumentare la coppia. Sono nominati per la loro unica struttura di trasmissione "planetaria", in cui i componenti di base ruotano attorno a una marcia centrale, proprio come i pianeti in orbita in orbita al sole.

Componenti principali e le loro funzioni

Un riduttore di attrezzatura planetaria stEard è costoituito da quattro parti principali:

1. Attrezzatura solare : Situato al centro del sistema di attrezzatura, è il cambio di guida. In genere si collega al motore o ad altra fonte di alimentazione e funge da input di alimentazione.
2. Gears del pianeta : Diversi ingranaggi distribuiti uniformemente attorno all'ingranaggio solare. Montati sul vettore del pianeta, ruotano sui propri asce mentre ruotano anche attorno all'ingranaggio del sole.
3. Planet Carrier : Il framework che contiene e collega tutti gli ingranaggi del pianeta. È l'estremità di output del Riduttore di attrezzatura planetaria , consegnando energia causando la ruota dei Gears Planet.
4. Attrezzatura ad anello : Un ingranaggio ad anello dai denti interni che racchiude tutti gli ingranaggi del pianeta. Di solito è fisso e funge da attrezzatura guidata.

Principio di lavoro

Il processo di lavoro di un riduttore di attrezzatura planetaria può essere riassunto come segue:

1. Input di potenza : Un motore o altra fonte di alimentazione guida il attrezzatura solare ruotare ad alta velocità.
2. Trasmissione di potenza : Il rotante attrezzatura solare si intreccia con l'ambiente circostante Gears del pianeta , facendoli ruotare sui propri assi.
3. Rotazione e rivoluzione : Dal attrezzatura ad anello è fisso, il Gears del pianeta sono spinti dal attrezzatura solare , facendoli ruotare attorno all'asse centrale dell'attrezzatura solare mentre ruotavano sui propri assi. Questa rivoluzione guida il Planet Carrier .
4. Output di alimentazione : IL Planet Carrier's La velocità di rotazione è significativamente inferiore a attrezzatura solare's velocità, ma la sua coppia è amplificata. Pertanto, il Planet Carrier funge da estremità di uscita, raggiungendo l'effetto della riduzione della velocità e dell'amplificazione della coppia.

Confronto dei parametri: planetario vs. altri tipi di trasmissione

Per evidenziare i suoi vantaggi, ecco un breve confronto di Riduttori di attrezzatura planetaria con altri tipi di trasmissione tradizionali, come riduttori di ingranaggi in parallelo e unità di attrezzatura a vite senza fine.

Riduttori di attrezzatura planetaria: Design, Applications, and Selection Guide

I riduttori di ingranaggi planetari sono diventati un componente fondamentale dei moderni sistemi di trasmissione di precisione grazie alla loro struttura unica e alle prestazioni eccellenti. Comprendere il loro design, i campi di applicazione e i metodi di selezione corretti è cruciale per garantire il funzionamento efficiente e stabile delle attrezzature.

Strategie di applicazione per riduttori di attrezzatura planetaria

Grazie alla loro alta precisione, ad alta densità di coppia e dimensioni compatte, Riduttori di attrezzatura planetaria svolgere un ruolo critico in vari settori. Le loro principali aree di applicazione includono:

• Azionamento di precisione : In attrezzature di automazione, macchine utensili a CNC, giunti robot, dispositivi medici e macchinari di stampa, Riduttore di attrezzatura planetarias sono usati per ottenere velocità precisa e controllo della posizione. La loro bassa contraccolpo e l'elevata rigidità sono la chiave per garantire traiettorie di movimento accurate e accuratezza del posizionamento ripetibile.
• Applicazioni pesanti : Nelle attrezzature che devono resistere a una coppia enorme, come in metallurgia, mining, macchinari di costruzione (ad es. Crane, escavatori) e turbine eoliche, Riduttore di attrezzatura planetarias Può trasmettere in modo affidabile un'enorme potenza riducendo le dimensioni e migliorando l'efficienza complessiva delle attrezzature.
• Applicazioni ambientali speciali : Alcuni appositamente progettati Riduttore di attrezzatura planetarias può adattarsi ad ambienti estremi. Ad esempio, i modelli con sigilli e lubrificanti speciali possono funzionare stabilmente in condizioni difficili come alte temperature, basse temperature, vuoto o camere pulite, garantendo la continuità delle linee di produzione.

Guida alla selezione per Riduttori di attrezzatura planetaria

Selezionando la destra Riduttore di attrezzatura planetaria è la chiave per garantire le sue prestazioni e la longevità. Ecco i parametri chiave e i passaggi da considerare durante la selezione:

1. Considerazioni sui parametri delle prestazioni
   • Rapporto : Determinato dall'output richiesto e dalle velocità di input. Di solito è espresso come rapporto intero (ad esempio, 3: 1, 5: 1, 10: 1).
   • Coppia nominale : IL maximum output torque that the Riduttore di attrezzatura planetaria è possibile gestire continuamente e in sicurezza in condizioni nominali. La coppia operativa richiesta dovrebbe essere inferiore o uguale a questo valore.
   • Gioco : IL angle of free rotation of the output shaft when the input shaft is fixed. It is a crucial indicator of transmission accuracy. Precision applications often require very low backlash, down to a few arc-minutes or even less.
   • Velocità di uscita valutata : IL output speed at which the reducer can operate stably for extended periods under rated torque.
   • Efficienza : IL ratio of output power to input power, representing energy loss. The efficiency of a single-stage Riduttore di attrezzatura planetaria è in genere molto alto (> 97%).
2. Metodo e interfaccia di montaggio
   • Flangia e albero di ingresso : Deve abbinare perfettamente la flangia di montaggio del motore e il diametro dell'albero. I tipi di interfaccia comuni includono alberi cilindrici, spline o chiave.
   • Interfaccia finale di output : Scegli il modulo di uscita appropriato in base ai requisiti di carico, ad esempio un albero di uscita solida, un albero cavo con un takeway o un'uscita montata sulla flangia.
3. Fattori ambientali
   • Temperatura operativa : Conferma che il riduttore può funzionare stabilmente nell'intervallo di temperatura ambiente previsto e, se necessario, scegliere lubrificanti ad alta o bassa temperatura.
   • Valutazione della protezione dell'ingresso (IP) : Seleziona a Riduttore di attrezzatura planetaria Con la valutazione IP appropriata basata sulle condizioni di polvere e umidità dell'ambiente di lavoro per proteggere i componenti interni dai danni.

Confronto dei parametri di riduttore di attrezzatura planetaria chiave

Per aiutare a capire come diverse specifiche di Riduttori di attrezzatura planetaria Soddisfare le diverse esigenze, ecco un confronto dei parametri chiave:

Ottimizzazione delle prestazioni e prospettive del settore

Il futuro sviluppo della tecnologia del riduttore di attrezzi planetari è strettamente legato alla domanda di alte prestazioni, intelligenza e sostenibilità. Shanghai SGR Heavy Industry Machinery Co., il percorso di sviluppo di Ltd. conferma queste tendenze, in particolare in compattezza, modularità, bassa vibrazione, basso rumore , E high-end R&D .

Strategie per ottimizzare le prestazioni del riduttore degli attrezzi planetari

Per soddisfare le esigenze di una maggiore precisione nelle applicazioni industriali, l'ottimizzazione delle prestazioni di Riduttori di attrezzatura planetaria Si concentra sui seguenti aspetti:

1. Design modulare e standardizzato :
   • Strategia : Progettando i componenti principali del Riduttore di attrezzatura planetaria (come il set di ingranaggi, l'alloggiamento) in modo modulare, i prodotti con diversi rapporti di marcia, coppie e metodi di montaggio possono essere rapidamente assemblati. Ciò riduce significativamente il tempo di personalizzazione e riduce i costi di produzione. Shanghai SGR Heavy Industry Machinery Co., Ltd. segue questa tendenza del settore, integrando questo concetto nella sua linea di prodotti per migliorare l'efficienza della produzione e la reattività del mercato.
   • Parametro Comparison : Il design modulare offre vantaggi significativi in tempi di consegna and cost rispetto alla personalizzazione completa.

     	Prodotti modulari	Prodotti personalizzati
     	Tempi di consegna brevi, costi inferiori .	Tempi di consegna più lunghi, costi più elevati .

2. Tecnologia di riduzione del rumore e delle vibrazioni :
   • Strategia : Riducendo il rumore e le vibrazioni del Riduttore di attrezzatura planetaria è la chiave per migliorare le sue prestazioni e l'esperienza dell'utente. Ciò si ottiene principalmente ottimizzando il profilo del dente per ingranaggi, utilizzando processi di macinazione ad alta precisione (come la macchina per la macinazione del profilo complesso di collegamento a quattro assi di Shanghai SGR) e selezionando materiali per alloggi ad alte prestazioni e strutture di smorzamento. L'assemblaggio preciso e il bilanciamento riducono anche efficacemente le fonti di vibrazione.
   • Confronto tecnologico :

     	Ingranaggi di sperone standard	Ingranaggi elicoidali	Ingranaggi di terra di precisione
     	Rumore e vibrazione più grande , adatto per applicazioni con requisiti di rumore basso.	Rumore e vibrazione più piccoli , maggiore capacità di carico, adatta per applicazioni ad alta torque e ad alta precisione.	Rumore e vibrazione estremamente bassi , massima precisione, che rappresenta una tecnologia di base per produttori di fascia alta come Shanghai SGR.

Tendenze future in Riduttore di attrezzatura planetaria Tecnologia

Basato sullo sviluppo di Shanghai SGR Heavy Industry Machinery Co., Ltd., Le principali tendenze future nel settore includono:

1. Intelligenza e digitalizzazione :
   • Tendenza : Futuro Riduttore di attrezzatura planetarias sarà più che semplici componenti meccanici. Integrando i sensori, possono monitorare la propria temperatura, vibrazione e stato di lubrificazione in tempo reale e caricare i dati nel cloud per l'analisi. Questo abiliterà manutenzione predittiva , fornendo avvertimenti precoci prima che si verifichino fallimenti e prevenendo così costosi tempi di inattività.
   • Rilevanza per Shanghai Sgr : IL company's use of power and efficiency test systems for gearboxes is a crucial step toward digitalization and performance validation, laying the data foundation for future intelligence.
2. Leggero e alta integrazione :
   • Tendenza : Poiché le attrezzature per robotica e automazione richiedono dimensioni minori e peso inferiore, Riduttore di attrezzatura planetarias si stanno evolvendo per diventare più compatti e più leggeri. Nuovi materiali, processi di produzione (come la tecnologia di stampaggio integrato) e progetti strutturali ottimizzati consentiranno ai riduttori di ottenere dimensioni più piccole e pesi più leggeri mantenendo un'elevata capacità di carico.
3. High-Precision Manufacturing and R&D :
   • Tendenza : Alta precisione è il nucleo di a Riduttore di attrezzatura planetaria's competitività. Avere attrezzature avanzate come lo strumento di misurazione toroidale e cob toroidale a livello nazionale e un team di ricerca e sviluppo composto da dottorati di ricerca e ingegneri senior sono fondamentali per migliorare l'accuratezza del prodotto e costruire un fossato tecnologico. Il successo di Shanghai SGR Heavy Industry Machinery Co., Ltd. è una testimonianza del suo investimento a lungo termine in attrezzature e talenti di fascia alta.

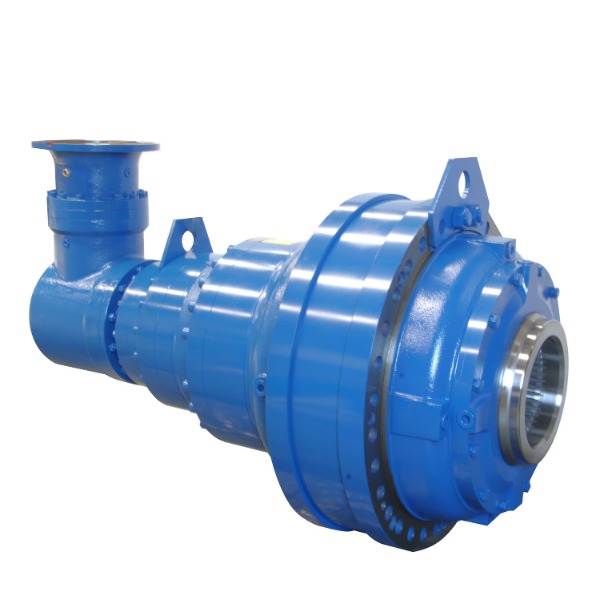

Ingresso flangia Angolo retto Big Output Coppia di coppia Planetary Geadex con motore
